Trong hệ thống truyền động của xe nâng điện Toyota 8FBN Series, bơm động cơ thủy lực (pump motor) đóng vai trò trung tâm trong việc cung cấp áp suất dầu cần thiết để vận hành hệ thống nâng, nghiêng và trợ lực lái. Đây là một trong những bộ phận quan trọng nhất quyết định đến hiệu suất, tuổi thọ và khả năng vận hành ổn định của xe nâng. Bài viết dưới đây được chúng tôi tổng hợp và dịch lại từ tài liệu chính thức của Xe nâng Toyota.
1. Tổng quan về bơm động cơ xe nâng Toyota 8FBN
Bơm động cơ (Pump Motor) trên xe nâng điện Toyota 8FBN sử dụng động cơ điện xoay chiều ba pha (Three-phase AC motor). Đây là loại motor được tối ưu hóa cho hiệu suất cao, hoạt động êm ái và tuổi thọ dài.
1.1 Cấu trúc tổng thể
Bơm động cơ bao gồm:
-
Stator và Rotor: sinh ra từ trường để tạo chuyển động quay
-
Bộ cảm biến tốc độ (rotation sensor) và cảm biến nhiệt
-
Vỏ cách nhiệt và khối truyền động
-
Cụm ổ bi, vòng snap, đĩa chắn dầu – đảm bảo độ kín khít và chống hao mòn
Motor được gắn trực tiếp vào hệ thống bơm dầu, tạo nên một khối truyền động thủy lực hiệu suất cao.

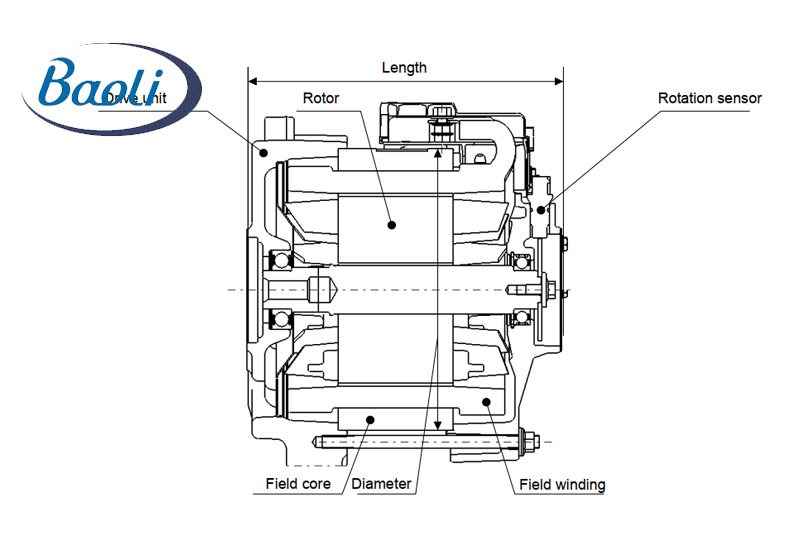

Bơm động cơ
Đọc thêm:
Mẹo vận hành an toàn xe nâng điện Toyota 8FBN Series
Tìm hiểu chi tiết về hệ thống pin trên xe nâng điện Toyota 8FBN Series
2. Thông số kỹ thuật các dòng bơm động cơ Toyota 8FBN
| Model | Điện áp (V) | Công suất (kW/60 phút) | Kích thước (Ø x D) (mm) | Trọng lượng (kg)* |
|---|---|---|---|---|
| 8FBN15–16–18 | 25 | 9.5 | Ø220 × 248 | 32 |
| 8FBN20–25 | 26 | 12.2 – 14.4 | Ø220 × 268 – 277 | 37 – 40 |
| 8FBN30 | 46 | 10.1 | Ø220 × 288 | 42 |
* Trọng lượng không bao gồm hộp truyền động (drive unit case).
Các motor này có khả năng đáp ứng tốt cả trong môi trường nhiệt độ cao hoặc tải trọng thay đổi liên tục nhờ vào thiết kế tản nhiệt và mô-men xoắn ổn định.
3. Danh sách chi tiết các linh kiện trong cụm bơm động cơ
Tổng cộng có hơn 27 chi tiết cơ khí và điện tử, bao gồm:
-
Stator ASSY, Rotor ASSY (Lõi và phần quay motor)
-
Sensor tốc độ, Sensor nhiệt
-
Cụm giá đỡ, bộ vòng đệm, bu lông, đai ốc, tấm chắn, bộ đỡ ổ bi
-
Tấm đậy đầu dây và cáp kết nối motor
Các linh kiện này được lắp ráp với độ chính xác cao, và cần tuân thủ quy trình mô-men siết bu lông đúng chuẩn của Toyota để đảm bảo an toàn vận hành.

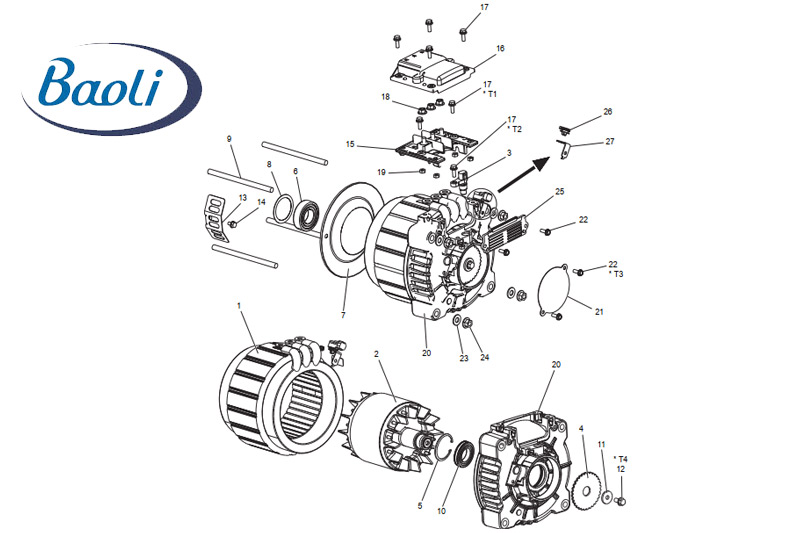

Chi tiết linh kiện cụm động cơ bơm
4. Quy trình tháo lắp bơm động cơ Toyota 8FBN
4.1 Tháo bơm động cơ
Bước 1: Tháo nắp che dây cáp và ngắt nguồn điện motor
Bước 2: Tháo dây dẫn motor ra khỏi trạm kết nối
Bước 3: Tháo các bu lông giữ cụm motor và rút bơm ra khỏi khung xe
⚠️ Lưu ý: Trọng lượng rotor có thể từ 12–17kg tùy dòng xe (1~3 tấn), cần dùng dụng cụ nâng chuyên dụng (SST 09950–76101–71)
Đọc thêm:
Hướng dẫn kiểm tra và thiết lập trước khi sạc xe nâng điện
Hướng dẫn kiểm tra và bảo trì hệ thống sạc gắn trên xe nâng điện
Các lỗi thường gặp trên hệ thống sạc trong xe nâng điện
4.2 Quy trình tháo rời từng bộ phận
Thứ tự tháo rời:
-
Ngắt cảm biến nhiệt khỏi bracket
-
Tháo cảm biến tốc độ và pickup gear
-
Tháo cụm tấm chắn và nắp
-
Tách rotor ra khỏi stator (cẩn thận không làm trầy cuộn dây)
-
Tháo vòng snap, ổ bi và kiểm tra độ mòn
-
Kiểm tra cảm biến và vệ sinh các đầu tiếp xúc
Tháo rời từng bộ phận

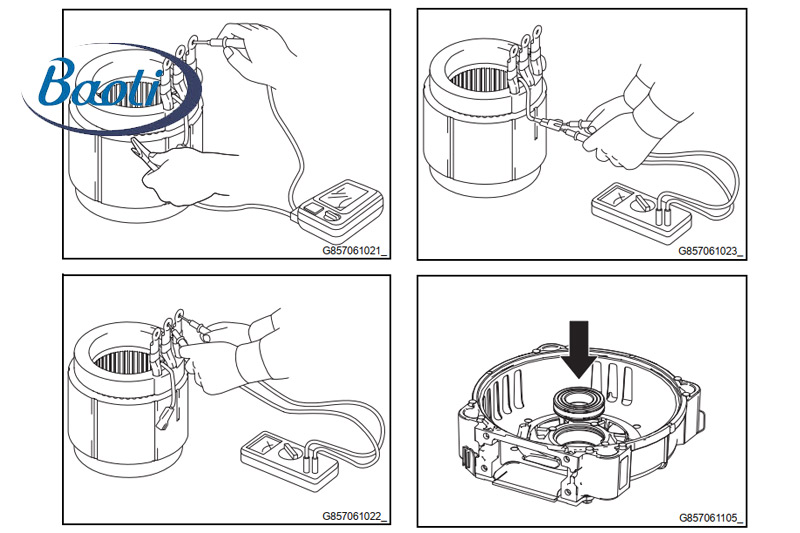

5. Quy trình kiểm tra và đánh giá motor
5.1 Kiểm tra cách điện
-
Điện trở cách điện giữa cuộn dây và thân motor phải ≥ 1 MΩ
-
Dùng đồng hồ đo cách điện (megger) chính xác
5.2 Kiểm tra trở kháng cuộn dây
-
Đo các cặp: U–V, V–W, W–U
-
Trị số tiêu chuẩn: 0 Ω (liên tục hoàn toàn)
5.3 Đo điện trở cảm biến nhiệt
-
Nhiệt điện trở cảm biến tại 20°C: 11–15 kΩ
Kiểm tra motor
6. Hướng dẫn lắp lại và vận hành thử
Khi lắp lại motor:
-
Tuân thủ mô-men siết bu lông (T1 ~ T4 từ 5 đến 13 N·m)
-
Kiểm tra tiếng ồn bất thường từ rotor trước khi lắp vào xe
-
Đảm bảo không có vật lạ hoặc dầu lọt vào bên trong stator
7. Những lưu ý kỹ thuật khi vận hành bơm động cơ
-
Không để nhiệt độ motor vượt quá khuyến nghị của nhà sản xuất
-
Kiểm tra định kỳ độ rơ trục rotor, độ mòn vòng bi
-
Tránh va chạm mạnh vào cụm motor – dễ hỏng cảm biến tốc độ
Kết luận
Bơm động cơ trên xe nâng Toyota 8FBN là một trong những cụm chi tiết kỹ thuật có độ tinh xảo và chính xác cao, đảm nhiệm vai trò cực kỳ quan trọng trong hệ thống thủy lực. Việc hiểu rõ cấu tạo, cách tháo lắp và quy trình kiểm tra định kỳ không chỉ giúp kỹ thuật viên nâng cao hiệu quả bảo trì mà còn giúp doanh nghiệp duy trì thiết bị hoạt động ổn định, tiết kiệm chi phí sửa chữa dài hạn.
