Hệ thống pin trên xe nâng điện Toyota 8FBN15 đóng vai trò cốt lõi trong việc cung cấp năng lượng, đảm bảo hiệu suất vận hành ổn định và duy trì tuổi thọ của xe. Với đặc thù hoạt động trong môi trường công nghiệp liên tục và tải trọng lớn, pin của Toyota 8FBN15 được thiết kế theo tiêu chuẩn kỹ thuật nghiêm ngặt, từ kích thước khoang chứa, trọng lượng tối thiểu cho tới quy trình bảo dưỡng định kỳ. Việc hiểu rõ cấu tạo, tiêu chuẩn dịch vụ và các bước kiểm tra pin không chỉ giúp doanh nghiệp tối ưu hiệu quả vận hành, mà còn giảm thiểu chi phí bảo trì và hạn chế rủi ro hỏng hóc. Bài viết được các chuyên viên kỹ thuật tại TFV Industries tổng hợp và dịch lại.
1. Giới thiệu hệ thống pin trên xe nâng điện Toyota 8FBN15
Pin (ắc quy) là bộ phận cung cấp năng lượng chính cho xe nâng điện Toyota 8FBN15, đóng vai trò quyết định hiệu suất vận hành, tuổi thọ xe và chi phí bảo dưỡng. Trong môi trường làm việc công nghiệp, việc lựa chọn đúng loại pin, đảm bảo trọng lượng tiêu chuẩn, thực hiện kiểm tra định kỳ và bảo trì đúng cách sẽ giúp doanh nghiệp tối ưu hiệu suất và giảm thiểu rủi ro hỏng hóc.
Trên xe nâng Toyota đặc biệt là Toyota 8FBN15, hệ thống pin được thiết kế để đáp ứng các yêu cầu khắt khe về:
-
Kích thước khoang pin và trọng lượng tối thiểu nhằm duy trì sự ổn định và an toàn khi vận hành.
-
Tiêu chuẩn dịch vụ bao gồm tỷ trọng điện dịch, điện áp xả và yêu cầu cách điện.
-
Quy trình kiểm tra định kỳ: mức điện dịch, tỷ trọng, cách điện, và nhiệt độ điện dịch.
-
Cơ chế tháo – lắp pin linh hoạt (side-out, roll-out, fork pocket) hỗ trợ bảo dưỡng nhanh chóng.

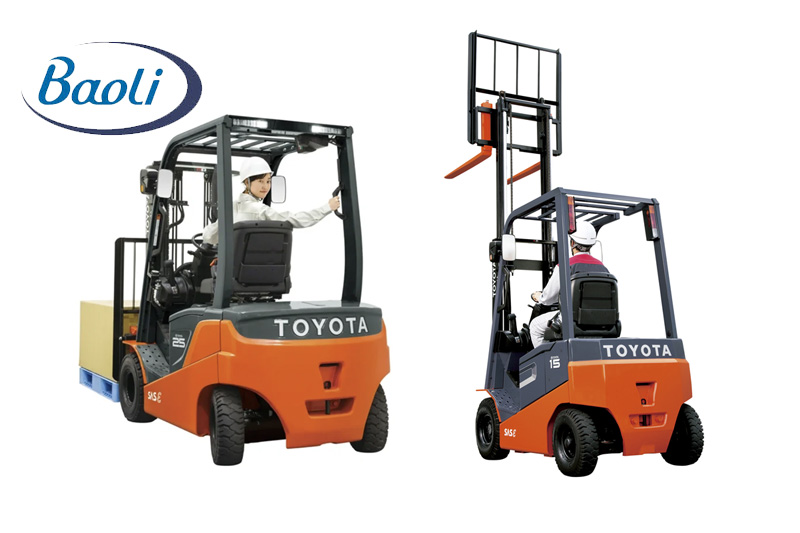

Toyota 8FBN15
Đọc thêm:
Lỗi thường gặp ở bình ắc quy axit xe nâng
Hướng dẫn tháo lắp bình ắc quy axit chì xe nâng điện
2. Khoang pin và yêu cầu trọng lượng
Bảng tiêu chuẩn “Battery Compartment and Required Weight” quy định rõ từng model pin, kích thước khoang chứa (dài x rộng x cao) và trọng lượng tối thiểu cần thiết để đảm bảo cân bằng xe nâng. Ví dụ:
-
4PZ390AH (Shin-Kobe/GS Yuasa) – Kích thước 459 x 996 x 627 mm, dùng cho cấu hình 48V, đáp ứng tiêu chuẩn JIS.
-
6PZS625Ah (ANHUI) – Kích thước 654 x 996 x 627 mm, tiêu chuẩn BS.
Lưu ý kỹ thuật: Trọng lượng pin không chỉ quyết định dung lượng lưu trữ năng lượng mà còn đóng vai trò như một đối trọng giúp xe nâng ổn định khi nâng tải. Nếu thay pin không đạt trọng lượng tối thiểu, xe có thể mất cân bằng và gây nguy hiểm.
3. Tiêu chuẩn dịch vụ pin (Service Standards)
Để đảm bảo pin hoạt động ổn định và kéo dài tuổi thọ, cần tuân thủ các giá trị tiêu chuẩn sau:
-
Tỷ trọng điện dịch khi sạc đầy:
-
JIS: 1.280 (20°C)
-
DIN: 1.285 (20°C)
-
BS: 1.260 (20°C)
-
-
Tỷ trọng điện dịch khi xả:
-
JIS: 1.160 (20°C)
-
DIN: 1.175 (20°C)
-
BS: 1.150 (20°C)
-
-
Điện áp kết thúc xả:
-
48V: 42.5V
-
80V: 68V
-
-
Chất điện dịch: Axit sunfuric loãng (refined dilute sulfuric acid).
-
Chất lỏng bổ sung: Nước cất (distilled water).
-
Điện trở cách điện: Tối thiểu 1MΩ.
Đọc thêm:
Bảng tra chi tiết thông số kỹ thuật và ứng dụng xe nâng động cơ Toyota
Giải mã hệ thống cảnh báo trên màn hình xe nâng Toyota
4. Quy trình kiểm tra định kỳ pin
Việc kiểm tra pin trên Toyota 8FBN15 gồm các bước chính:

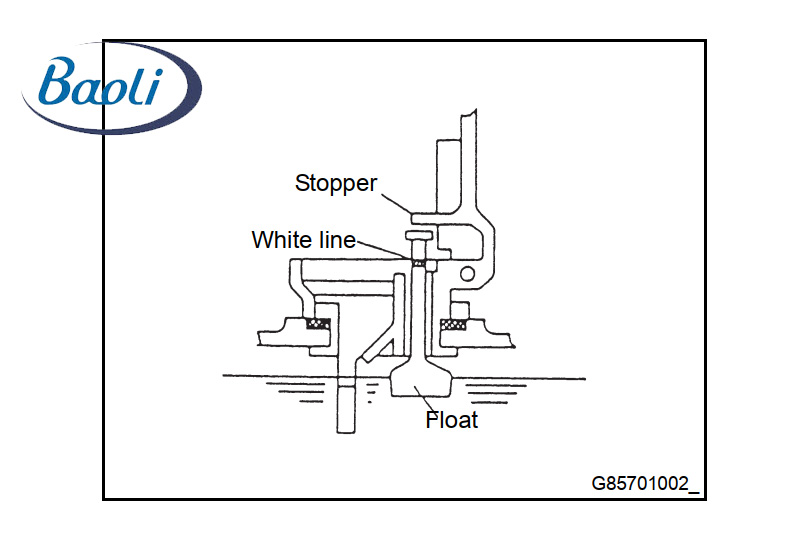

4.1. Kiểm tra mức điện dịch
-
Mở nắp bình, quan sát phao chỉ thị màu trắng.
-
Nếu phao hạ xuống, cần châm thêm nước cất cho tới khi phao nổi lại.
-
Tránh châm quá đầy vì có thể gây tràn axit khi vận hành.
Kiểm tra mức điện dịch

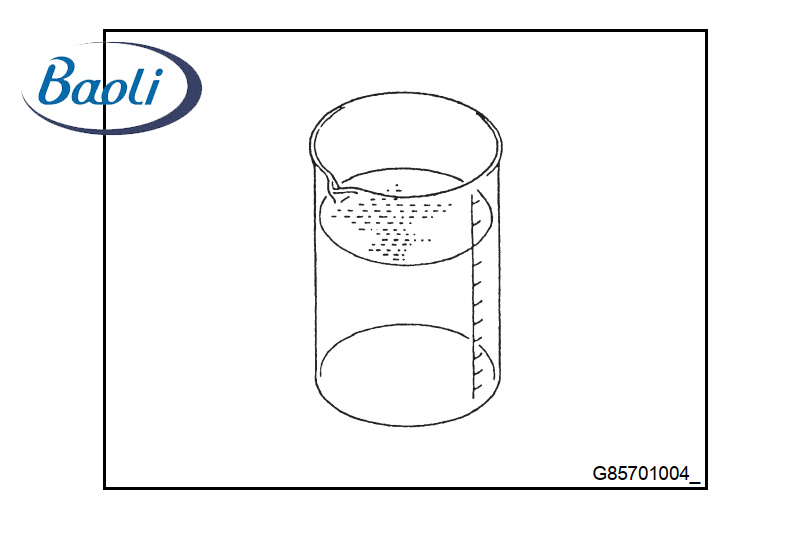

4.2. Kiểm tra độ trong của điện dịch
-
Điện dịch phải trong suốt, không vẩn đục.
-
Nếu màu bất thường, tiến hành hút mẫu vào beaker để kiểm tra.
Kiểm tra độ trong điện dịch

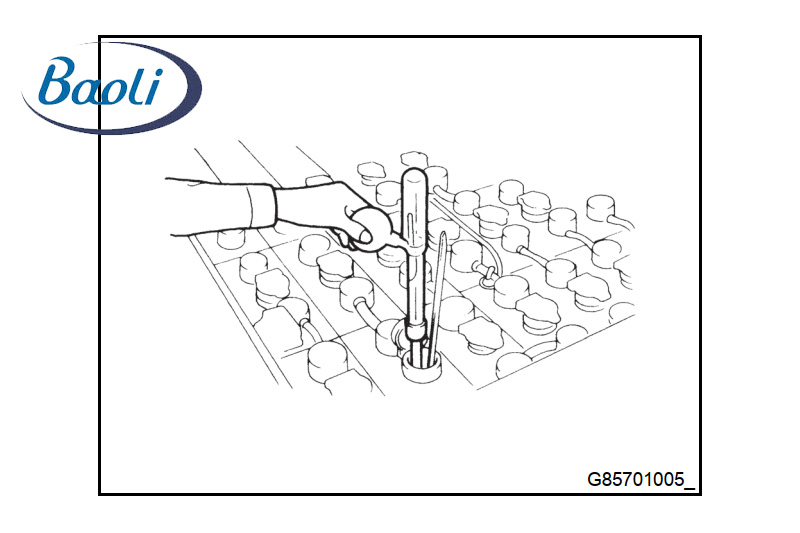

4.3. Đo tỷ trọng điện dịch
-
Dùng hydrometer để đo theo tiêu chuẩn 20°C.
-
Với pin GS Yuasa DIN: tỷ trọng sạc đầy 1.287, xả 1.175.
-
Với pin tiêu chuẩn khác: sạc đầy 1.280, xả 1.150.
-
Điều chỉnh kết quả theo nhiệt độ bằng công thức:
S20 = St + (20 - t) x 0.0007.
Đo tỷ trọng điện dịch

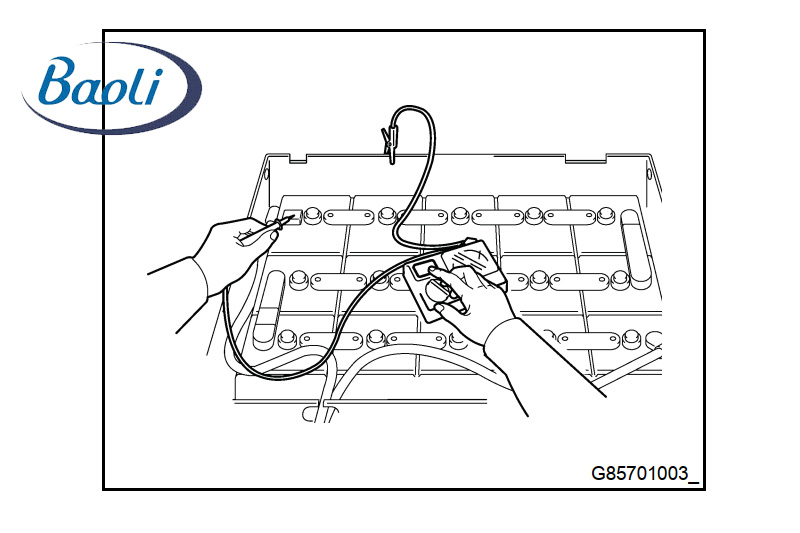

4.4. Kiểm tra điện trở cách điện
-
Đo điện trở giữa cực pin và thân xe bằng đồng hồ megohm.
-
Yêu cầu ≥ 1MΩ.
-
Nếu thấp hơn, tháo pin, rửa sạch bằng nước, sấy khô, lắp lại và đo lại.
Kiểm tra điện trở cách điện
5. Xử lý sự cố thường gặp (Troubleshooting)
Tài liệu kỹ thuật của Toyota chỉ rõ các nguyên nhân phổ biến gây hỏng pin:
-
Ăn mòn bản cực: Do sạc sai cách, quá xả hoặc nhiệt độ môi trường quá cao.
-
Sunfat hóa: Lưu kho lâu không sử dụng, điện dịch kém.
-
Cong vênh bản cực: Quá nhiệt, sạc/xả quá tải.
-
Ngắn mạch: Tạp chất trong điện dịch, kết tủa ở đáy bình.
-
Hỏng vỏ ngăn cách: Nước cấp không đúng loại, va đập.
Giải pháp là kết hợp bảo trì phòng ngừa và kiểm tra định kỳ để phát hiện sớm dấu hiệu bất thường.

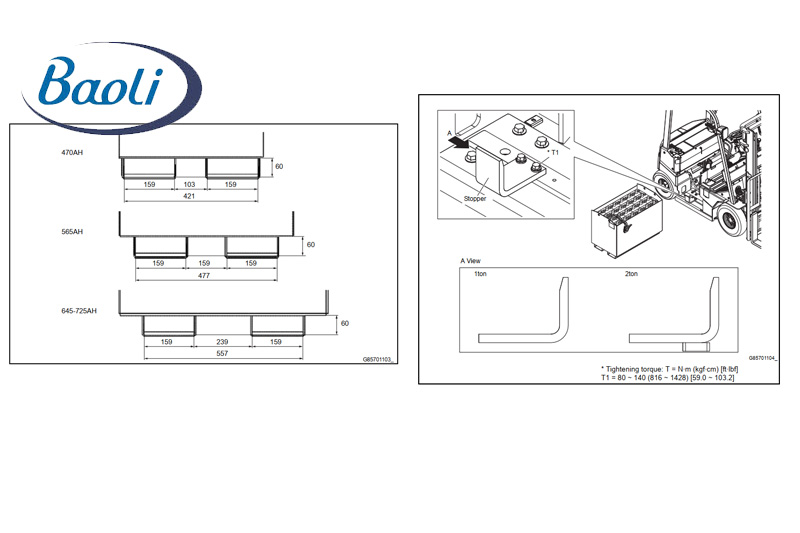

6. Hệ thống tháo lắp pin (Battery Side-Out / Roll-Out / Fork Pocket)
Toyota 8FBN15 hỗ trợ nhiều phương pháp thay pin:
-

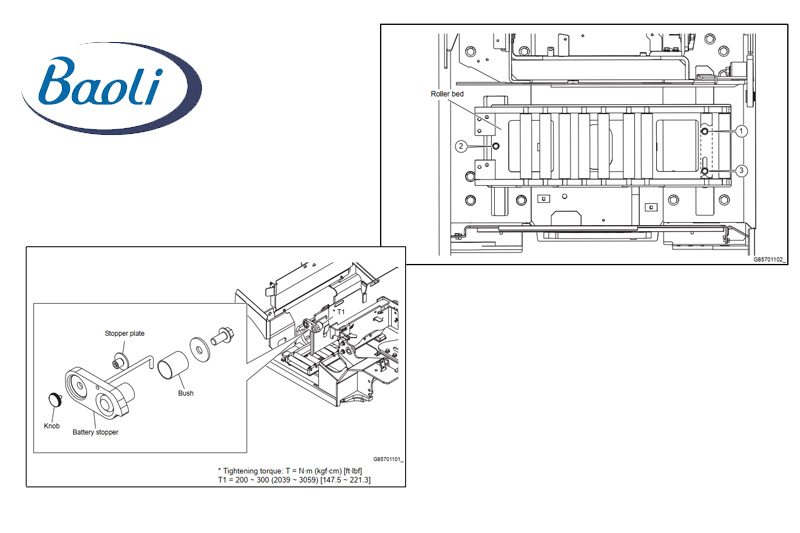

Roll-Out: Pin trượt ra trên ray dẫn, có chốt hãm an toàn.
-
Side-Out for Fork Pocket: Dùng càng xe nâng khác để nhấc pin ra từ bên hông.
-
Yêu cầu lực siết bu-lông:
-
Knob pin: 200–300 N·m.
-
Stopper fork pocket: 80–140 N·m.
-
Việc lựa chọn phương án phụ thuộc vào cơ sở vật chất của kho và tần suất thay pin.
7. Khuyến nghị của chuyên gia Toyota
-
Chọn đúng pin theo bảng tiêu chuẩn trọng lượng và kích thước để đảm bảo an toàn vận hành.
-
Duy trì tỷ trọng điện dịch chuẩn và chỉ dùng nước cất để bổ sung.
-
Lập bảng theo dõi pin gồm: ngày kiểm tra, số cell, tỷ trọng, nhiệt độ, lượng nước châm, ghi chú và người kiểm tra.
-
Đào tạo nhân viên về quy trình kiểm tra pin và an toàn khi thao tác với axit.
-
Bảo trì định kỳ kết hợp vệ sinh bề mặt pin, kiểm tra cáp và đầu cực.
8. Kết luận
Pin xe nâng điện Toyota 8FBN15 không chỉ đơn thuần là nguồn năng lượng mà còn là yếu tố ảnh hưởng trực tiếp đến độ an toàn, hiệu suất và tuổi thọ xe. Việc tuân thủ đúng tiêu chuẩn dịch vụ, quy trình kiểm tra định kỳ và phương pháp tháo lắp chuẩn sẽ giúp doanh nghiệp tiết kiệm chi phí, đảm bảo hoạt động liên tục và tránh những sự cố không mong muốn.
