Trong quá trình sử dụng xe nâng điện Toyota, người vận hành có thể gặp một số lỗi liên quan đến kết nối bình điện, công tắc ghế ngồi hoặc công tắc nghiêng. Các lỗi như A3-1, A3-2, A5-1 và A6-3 thường bắt nguồn từ sự cố trong kết nối giắc, dây dẫn hoặc hư hỏng của bộ điều khiển chính (Main Controller).
Bài viết dưới đây sẽ hướng dẫn chi tiết cách kiểm tra và xử lý các lỗi kết nối bình điện, giúp kỹ thuật viên và người dùng nhanh chóng xác định nguyên nhân và đưa ra biện pháp khắc phục hiệu quả.
1. Xử lý lỗi A3-1 – Battery Improper Connection
1.1 Mô tả lỗi
Lỗi A3-1 xuất hiện khi bộ điều khiển chính không nhận được điện áp đúng từ bình điện, thường do đầu nối lỏng, dây dẫn hư hoặc bình bị lỗi.
1.2 Nguyên nhân có thể
- Kết nối đầu cắm bình điện bị lỏng hoặc sai
- Bình điện bị lỗi
- Lỗi bộ điều khiển chính
1.3 Quy trình kiểm tra
1.3.1 Bước 1: Kiểm tra đầu nối bình điện
-
Tắt khóa điện và tháo phích cắm bình điện.
-
Gắn lại đúng cách, bật khóa và kiểm tra lỗi A3-1.
| Kết quả | Hành động |
|---|---|
| Không còn lỗi | Do kết nối sai hoặc lỏng |
| Còn lỗi A3-1 | Chuyển sang bước 2 |
1.3.2 Bước 2: Kiểm tra điện áp bình điện
-
Tắt khóa điện, tháo bình.
-
Dùng đồng hồ đo để kiểm tra hai cực đầu bình.
| Kết quả điện áp | Phán đoán |
|---|---|
| ≥ 64V (48V) hoặc ≥ 109V (80V) | Kiểm tra tình trạng bình điện |
| < 64V (48V) hoặc < 109V (80V) | Lỗi bo điều khiển chính |
2. Xử lý lỗi A3-2 – Main Controller Cài Đặt Sai
2.1 Mô tả lỗi
Lỗi A3-2 báo hiệu bộ điều khiển chính không tương thích với hệ thống điện áp đang sử dụng (48V hoặc 80V).
2.2 Nguyên nhân có thể
-
Gắn sai mã bộ điều khiển chính (sai model)
-
Lỗi phần cứng trong main controller
2.3 Quy trình kiểm tra
2.3.1 Bước 1: Kiểm tra mã bộ điều khiển
-
Tắt khóa điện, tháo bình điện.
-
Đối chiếu số part number của bộ điều khiển với tài liệu kỹ thuật.
| Kết quả | Hành động |
|---|---|
| Mã sai | Gắn sai loại controller – cần thay đúng loại |
| Mã đúng | Lỗi bo điều khiển – cần thay controller mới |

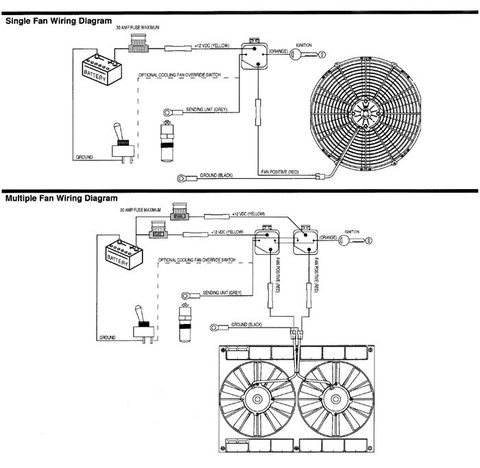

Sơ đồ nối dây quạt làm mát
3. Xử lý lỗi A5-1 – Seat Switch Short Circuit Abnormality
3.1 Mô tả lỗi
Lỗi A5-1 xảy ra khi có hiện tượng đoản mạch hoặc kết nối sai trong công tắc ghế ngồi.
3.2 Nguyên nhân có thể
-
Lỏng giắc CN44
-
Công tắc ghế bị lỗi
-
Dây dẫn bị đứt, ngắn mạch
-
Lỗi Main Controller
3.3 Quy trình kiểm tra
3.3.1 Bước 1: Kiểm tra giắc CN44
-
Tháo bình điện, kiểm tra trực quan giắc CN44.
-
Gắn lại, bật khóa và dùng lệnh kiểm tra: [ANL] I/O M.HANDLING 1/8 → SDM
| Hiển thị | Phán đoán |
|---|---|
| “0” | Giắc kết nối lỗi |
| “1” | Chuyển sang bước 2 |
3.3.2 Bước 2: Kiểm tra công tắc ghế
-
Rút giắc CN44, bật lại xe.
-
Dùng SDM để kiểm tra trạng thái.
| Kết quả | Hành động |
|---|---|
| “0” | Công tắc ghế lỗi |
| “1” | Chuyển sang bước 3 |
3.3.3 Bước 3: Kiểm tra dây dẫn
-
Kiểm tra continuity (thông mạch) các đoạn:
| Kiểm tra | Tiêu chuẩn |
|---|---|
| CN102-10 ↔ CN44-1 | Có thông |
| CN104-18 ↔ CN44-2 | Có thông |
| CN44-1 ↔ CN44-2 | Không thông |
| Kết quả | Hành động |
|---|---|
| NG | Dây dẫn lỗi |
| OK | Lỗi controller |

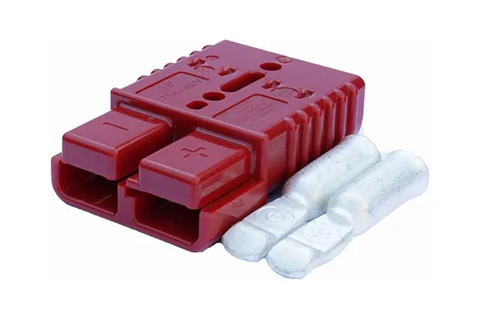

Hình ảnh minh họa loại giắc nối thường dùng
4. Xử lý lỗi A6-3 – Tilt Switch Short Circuit Abnormality
4.1 Mô tả lỗi
Lỗi A6-3 xảy ra khi hệ thống phát hiện bất thường (đoản mạch) ở cụm công tắc cần nghiêng (tilt lever).
4.2 Nguyên nhân có thể
-
Cắm bình điện khi đang thao tác cần nghiêng
-
Giắc CN89 lỏng hoặc bẩn
-
Công tắc bị hỏng hoặc lắp sai
-
Dây dẫn bị lỗi
-
Main controller lỗi
4.3 Quy trình kiểm tra
4.3.1 Bước 1: Kiểm tra giắc CN89
-
Tháo bình, kiểm tra giắc CN89.
-
Gắn lại, bật khóa điện và kiểm tra lỗi.
| Kết quả | Hành động |
|---|---|
| Không còn lỗi | Giắc lỗi |
| Còn lỗi | Chuyển sang bước 2 |
4.3.2 Bước 2: Kiểm tra công tắc nghiêng
-
Tháo CN89, gắn bình điện lại.
-
Kiểm tra lỗi.
| Kết quả | Hành động |
|---|---|
| Không lỗi | Công tắc lỗi |
| Có lỗi | Chuyển sang bước 3 |
4.3.3 Bước 3: Kiểm tra dây dẫn
| Vị trí kiểm tra | Yêu cầu kỹ thuật |
|---|---|
| CN102-23 ↔ CN89-1 | Có thông |
| CN102-22 ↔ CN89-3 | Có thông |
| CN102-26 ↔ CN89-4 | Có thông |
| CN102-26 ↔ CN89-2 | Có thông |
| CN102-23 ↔ CN102-26 | Không thông |
| CN102-22 ↔ CN102-26 | Không thông |
| CN102-23 ↔ CN102-22 | Không thông |
| Kết quả | Hành động |
|---|---|
| NG | Dây dẫn lỗi |
| OK | Main controller lỗi |
Các lỗi A3-1, A3-2, A5-1 và A6-3 đều liên quan đến kết nối nguồn, công tắc an toàn và sự tương thích của main controller. Việc xử lý đúng quy trình không chỉ giúp tiết kiệm chi phí sửa chữa mà còn đảm bảo an toàn vận hành xe nâng Toyota.
Khuyến nghị:
-
Luôn kiểm tra giắc cắm, dây dẫn trước khi thay thế linh kiện.
-
Sử dụng thiết bị đo chuyên dụng và làm việc trong điều kiện an toàn điện.
-
