Trong quá trình vận hành xe nâng điện Toyota, việc xuất hiện các mã lỗi như A8-2, A9-2 và AA-1 trên màn hình hiển thị có thể gây gián đoạn hoạt động và ảnh hưởng đến hiệu suất công việc. Các lỗi này thường liên quan đến cầu chì (fuse), mạch nguồn và cảm biến nhiệt độ trên bo mạch điều khiển chính. Bài viết sau đây sẽ giúp bạn hiểu rõ nguyên nhân, sơ đồ kết nối liên quan và quy trình xử lý từng lỗi một cách chi tiết, chính xác và dễ áp dụng thực tế.
1. Lỗi A8-2 – F6 Fuse Open Abnormality
1.1 Nguyên nhân phổ biến
Lỗi A8-2 xuất hiện khi cầu chì F6 bị ngắt hoặc mất kết nối, ảnh hưởng đến đường cấp nguồn cho bo điều khiển chính. Các nguyên nhân chính bao gồm:
-
Lỗi kết nối đầu nối (connector)
-
Cầu chì F6 bị hỏng hoặc lắp sai
-
Hộp cầu chì F6 bị lỗi
-
Dây dẫn tín hiệu bị đứt hoặc chạm mạch
-
Bo điều khiển chính (main controller) bị lỗi

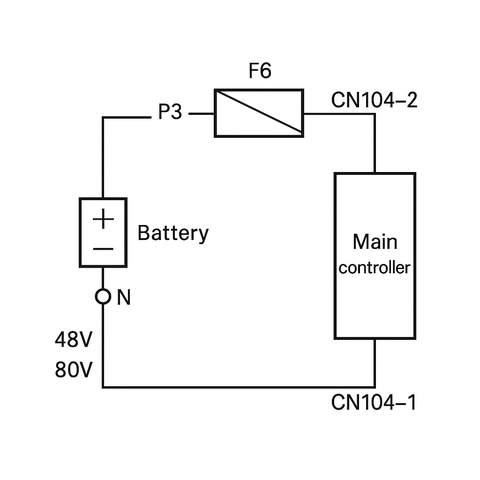

1.2 Sơ đồ kết nối liên quan
Sơ đồ thể hiện hai cấu hình: hệ thống điện 48V và 80V. Cầu chì F6 đóng vai trò cấp nguồn tín hiệu đến CN104-2 và CN104-1 (pin 44) kết nối về Main Controller.
2. Quy trình kiểm tra và xử lý lỗi A8-2
2.1 Kiểm tra kết nối đầu nối
-
Tắt khóa điện, tháo jack cắm pin
-
Rút đầu nối CN140, CN104 (48V) hoặc CN136 (80V)
-
Kiểm tra tình trạng chân tiếp xúc và dây
-
Lắp lại đầu nối, bật khóa và quan sát lỗi
Phán đoán:
-
Nếu lỗi còn → tiếp tục bước 2
-
Nếu hết lỗi → do đầu nối
2.2 Kiểm tra điện áp VBMSL
-
Kết nối pin và bật khóa
-
Đo điện áp trên [ANL] I/O TEMP/VOLT 4/5
Phán đoán:
-
≥25V → sang bước 3
-
<25V → kiểm tra lỗi CB-1
2.3 Kiểm tra lắp đặt cầu chì F6
-
Tháo cầu chì F6 và quan sát xem có lắp sai hoặc lỏng
-
Nếu không có lỗi lắp đặt → tiếp tục bước 4
2.4 Kiểm tra cầu chì F6
-
Dùng đồng hồ đo điện trở 2 đầu cầu chì
-
Nếu điện trở ≠ 0Ω → cầu chì hỏng → thay F6 và sang bước 6
2.5 Kiểm tra hộp cầu chì
-
Gắn lại cầu chì F6, đo điện trở tại hộp
-
Nếu điện trở ≠ 0Ω → lỗi hộp cầu chì → thay
2.6 Kiểm tra dây dẫn (harness)
-
Ngắt kết nối CN104, CN140 (48V) hoặc CN136 (80V)
-
Đo liên tục các điểm:
-
CN104-2 (44) ↔ CN140-1 (44)
-
CN140-2 ↔ N1
-
CN140-2 ↔ P3 (hộp cầu chì)
-
Kết luận:
-
Nếu tất cả liên tục → lỗi main controller
-
Nếu đứt mạch → lỗi dây dẫn
3. Lỗi A9-2 – F7 Fuse/Solenoid Power Line Open Abnormality
3.1 Nguyên nhân phổ biến
Lỗi A9-2 liên quan đến cầu chì F7 hoặc đường nguồn điện đến solenoid van, ảnh hưởng đến hoạt động điều khiển thủy lực:
-
Đầu nối tiếp xúc kém
-
Cầu chì F7 hỏng hoặc lắp sai
-
Dây tín hiệu lỗi
-
Bo điều khiển chính hỏng
3.2 Sơ đồ kết nối liên quan
Sơ đồ chỉ ra vai trò cầu chì F7 truyền tín hiệu VBMB/SL từ pin lithium đến CN102-3 và CN102-4, nối về bộ điều khiển chính.
4. Quy trình kiểm tra và xử lý lỗi A9-2
4.1 Kiểm tra kết nối
-
Kiểm tra CN104, CN140, CN136
-
Nếu tiếp tục lỗi → sang bước 2 (48V) hoặc bước 3 (80V)
4.2 Kiểm tra VBMB
-
Bật khóa điện, đo điện áp VBMB
-
Nếu <25V → kiểm tra CB-1
4.3 Kiểm tra lắp đặt F7
-
Kiểm tra vật lý cầu chì F7 xem có lỏng, ngược chiều hay không
-
Nếu vẫn lỗi → bước 4
4.4 Kiểm tra điện áp VDMD/VPMD
-
Đo điện áp VDMD/VPMD trên [ANL] I/O TEMP/VOLT 5/5
-
<25V → lỗi CB-1
-
≥25V → tiếp tục
4.5 Kiểm tra cầu chì F7
-
Đo điện trở hai đầu F7
-
≠0Ω → thay F7, sang bước 7
4.6 Kiểm tra hộp cầu chì
-
Đo điện trở tại hộp F7
-
≠0Ω → thay hộp
4.7 Kiểm tra dây dẫn
-
Đo liên tục các điểm:
-
CN102-3 ↔ CN140-3
-
CN102-4 ↔ CN140-3
-
CN140-3 ↔ P3 (cầu chì)
-
CN140-3 ↔ N1
-
-
Đứt mạch → lỗi dây
-
Liên tục → lỗi bo mạch chính
5. Lỗi AA-1 – Main Controller Board Temperature Sensor Abnormality

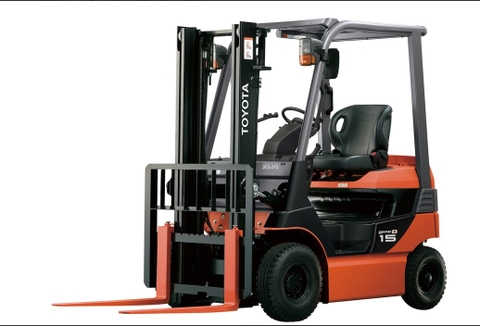

Xe nâng toyota
5.1 Nguyên nhân phổ biến
-
Bo điều khiển chính hỏng
-
Cảm biến nhiệt độ bị ngắt hoặc ngắn mạch
5.2 Cảnh báo
Khi lỗi AA-1 hiển thị, hệ thống xác định bo mạch chính (Main Controller) bị hỏng. Giải pháp duy nhất là thay thế.
5.3 Sơ đồ kết nối cảm biến
<img src="https://chat.openai.com/cdn-cgi/imagedelivery/L2I8w8HY_4Avj1uM5T6V9g/8be0c2f0-3d1e-4037-9d9a-275985c690f8.png/public" alt="Sơ đồ AA-1">
Kết luận
Việc xử lý các mã lỗi A8-2, A9-2 và AA-1 trên xe nâng Toyota đòi hỏi người kỹ thuật viên phải nắm vững sơ đồ điện, biết cách kiểm tra điện áp, đo điện trở và xác định lỗi dây dẫn hay bo mạch điều khiển. Nếu thực hiện đúng quy trình được hướng dẫn, bạn hoàn toàn có thể chẩn đoán chính xác và khắc phục lỗi nhanh chóng.
