Màn hình hiển thị đa chức năng trên xe nâng Toyota không chỉ là công cụ theo dõi vận tốc hay nhiên liệu, mà còn là trung tâm cảnh báo an toàn và bảo trì thông minh. Mỗi biểu tượng hiển thị đều mang thông điệp kỹ thuật quan trọng giúp người vận hành và kỹ thuật viên nhanh chóng nhận biết tình trạng bất thường để kịp thời xử lý. Trong bài viết này, TFV sẽ giúp bạn hiểu chi tiết từng biểu tượng cảnh báo quan trọng nhất trên xe nâng Toyota đời mới.
1. Cảnh báo vận hành và nhiệt độ

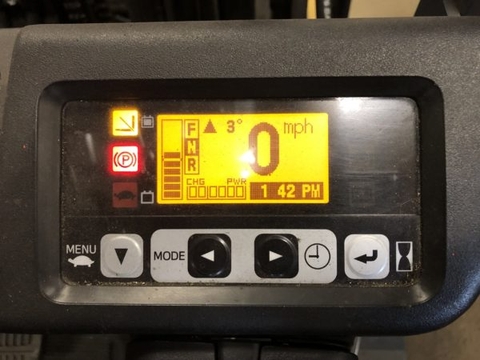

Tổng quan màn hình hiển thị đa chức năng
1.1. Cảnh báo phanh tay đang kích hoạt (Parking Brake ON Warning)
-
Biểu tượng: Vòng tròn có dấu “!” kèm dòng chữ “F/N/R” và tốc độ.
-
Ý nghĩa: Khi xe bắt đầu di chuyển (có tín hiệu ga) nhưng phanh tay vẫn chưa được nhả, hệ thống phát cảnh báo bằng hình ảnh và âm thanh.
-
Thời gian báo: Liên tục khi người lái thao tác di chuyển.
Khuyến nghị: Luôn kiểm tra và nhả phanh tay trước khi di chuyển để tránh hư hại hộp số và hệ truyền động.
1.2. Cảnh báo nhiệt độ dầu bộ biến mô quá cao (Torque Converter Oil Temperature Overheat)
-
Biểu tượng: Thang nhiệt có vùng C–H, chớp tại vạch 4 (120°C) và vạch 5 (135°C).
-
Điều kiện cảnh báo:
-
Mức cảnh báo đầu: nhiệt độ đạt 120°C.
-
Mức cảnh báo cao: trên 135°C kết hợp nhấn chân ga.
-
Chức năng: Ngăn chặn hư hỏng cho dầu biến mô và hệ truyền lực do quá nhiệt trong quá trình vận hành liên tục.
2. Cảnh báo liên quan đến nhiên liệu và khí thải

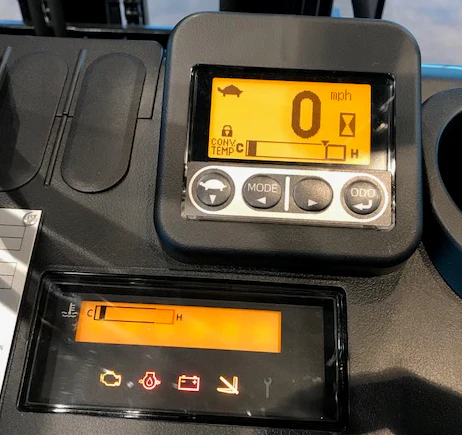

Cảnh báo vận hành và nhiệt độ
2.1. Cảnh báo mức LPG thấp (LPG Warning Indicator – C28A)
-
Biểu tượng: Biểu tượng LPG hình bình khí và dấu cảnh báo.
-
Âm thanh: Còi kêu 5 giây mỗi lần mở khóa nếu LPG ở mức thấp.
-
Thời gian duy trì cảnh báo: Khoảng 3 phút sau khi phát tín hiệu âm thanh đầu tiên.
Ghi chú: Độ nhạy có thể thay đổi tùy nhiệt độ môi trường hoặc thành phần khí LPG.
2.2. Cảnh báo dây curoa cam (Timing Belt Caution – Chỉ cho động cơ 1KD)
-
Biểu tượng: Hình răng cưa dây đai.
-
Kích hoạt khi: Xe hoạt động >4000 giờ.
-
Cảnh báo: Xuất hiện 10 giây khi khởi động xe.
Mục đích: Nhắc nhở người dùng kiểm tra hoặc thay dây curoa định kỳ, tránh đứt dây gây hỏng động cơ.
2.3. Cảnh báo lọc nhiên liệu và nước đáy bình (Sediment / Fuel Filter Warning)
-
Biểu tượng: Bình chứa với giọt nước + dấu cảnh báo.
-
Áp dụng:
-
1ZS: cảnh báo nước hoặc cặn lắng.
-
1KD: mức cảnh báo rõ ràng hơn cả lượng nước và lọc bị tắc.
-
Các động cơ 1DZ, 2Z, 3Z, 14Z, 15Z: tương tự, hiển thị khi lượng nước trong nhiên liệu vượt ngưỡng an toàn.
-
Chức năng: Ngăn ngừa tắc nghẽn bơm cao áp và kim phun do nhiên liệu không sạch.
2.4. Cảnh báo lọc gió bị nghẹt (Air Cleaner Warning)
-
Biểu tượng: Hình vòng tròn có tia xoáy (luồng khí).
-
Ý nghĩa: Lọc gió bị tắc hoặc đến thời điểm thay thế.
-
Tác động: Làm giảm công suất, tăng tiêu hao nhiên liệu và tăng nguy cơ đốt cháy không hoàn toàn.
3. Cảnh báo hệ thống làm mát và khí xả
Cảnh báo nhiên liệu và khí thải
3.1. Cảnh báo mực nước làm mát thấp (Cooling Water Level Warning)
-
Biểu tượng: Két nước có sóng nước phía dưới.
-
Kích hoạt khi: Mực nước làm mát xuống dưới giới hạn thấp.
-
Hậu quả: Có thể dẫn đến quá nhiệt động cơ và giảm tuổi thọ dầu máy.
3.2. Cảnh báo hệ thống lọc DPF (DPF Maintenance Warning – chỉ động cơ 1KD chuẩn khí thải E.U)
-
Biểu tượng: Bộ lọc khí thải DPF.
-
Kích hoạt khi: Đến chu kỳ làm sạch hoặc cần thay thế lọc DPF.
-
Khuyến nghị: Liên hệ đại lý Toyota để kiểm tra và bảo trì đúng quy trình.
4. Cảnh báo từ hệ thống điện tử và giới hạn vận hành

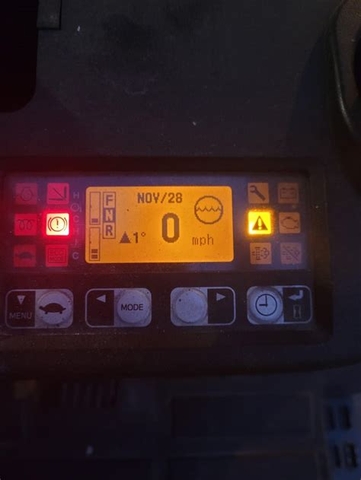

Cảnh báo bảo trì, quá tải và mã lỗi
4.1. Cảnh báo hệ thống POC (Telematics Warning)
-
Áp dụng cho: các xe có POC, hệ thống khóa thẻ từ hoặc định vị từ xa.
-
Loại cảnh báo:
-
Check Not OK: Người điều khiển trả lời “NG” trong bài kiểm tra hệ thống.
-
Check Not Complete: Bỏ sót câu hỏi kiểm tra.
-
Mục đích: Tăng tính an toàn trong vận hành khi áp dụng các hệ thống khóa thông minh.
4.2. Cảnh báo quá tải (Overload Alarm)
-
Biểu tượng: Số tải trọng lớn (ví dụ: 1.25) kèm biểu tượng cảnh báo.
-
Giá trị mặc định: 0.2 – 9.99 tấn, có thể tùy chỉnh theo từng xe.
-
Tác dụng: Ngăn chặn việc nâng vượt quá tải trọng thiết kế, đảm bảo an toàn cho người lái và hàng hóa.
4.3. Cảnh báo quá tốc độ (Over Speed Alarm)
-
Hiển thị: Tốc độ hiện tại chớp và có viền cảnh báo.
-
Tác dụng: Bảo vệ hệ thống phanh và tăng độ ổn định khi di chuyển trong không gian hẹp.
5. Mã lỗi hệ thống – Chẩn đoán thông minh
5.1. Hiển thị mã lỗi (Diagnostic Code Display)
-
Hiển thị: Dãy ký hiệu mã lỗi (ví dụ: A5-1-51-C7-2).
-
Kèm theo: Thời gian hoạt động (giờ).
-
Chức năng: Cho phép kỹ thuật viên nhanh chóng xác định vị trí và loại lỗi cần sửa chữa bằng máy chẩn đoán chuyên dụng.
Kết luận
Hiểu rõ và phản ứng kịp thời với các biểu tượng cảnh báo trên màn hình xe nâng là một phần thiết yếu trong quy trình vận hành và bảo trì. Với 14 loại cảnh báo quan trọng trên, bạn sẽ có đầy đủ cơ sở để:
-
Tránh rủi ro trong vận hành
-
Bảo vệ hệ thống động cơ và truyền động
-
Nâng cao hiệu suất làm việc và kéo dài tuổi thọ xe
Tại TFV – đơn vị phân phối xe nâng Toyota chính hãng, chúng tôi cam kết hỗ trợ doanh nghiệp không chỉ trong lựa chọn sản phẩm mà còn cả vận hành, bảo trì và đào tạo an toàn.
