Xe nâng điện Toyota 8FBN Series là một trong những dòng sản phẩm nổi bật nhờ sự kết hợp giữa hiệu suất cao, an toàn vượt trội và thân thiện môi trường. Trong hệ sinh thái công nghệ đó, hệ thống pin (ắc quy) đóng vai trò then chốt, quyết định trực tiếp đến hiệu năng, thời gian làm việc và tuổi thọ xe nâng. Bài viết này sẽ giúp bạn hiểu rõ cấu tạo, thông số kỹ thuật, quy trình kiểm tra bảo dưỡng, tiêu chuẩn vận hành và các mẹo tháo lắp pin của Toyota 8FBN Series – dựa theo hướng dẫn chính hãng từ xe nâng Toyota.
1. Vai trò và yêu cầu cơ bản của bộ pin xe nâng 8FBN
Pin trên xe nâng điện Toyota không đơn thuần là nguồn năng lượng – đó là trung tâm vận hành của toàn bộ hệ thống. Bộ pin cung cấp điện cho:
-
Động cơ truyền động (motor drive)
-
Hệ thống nâng và nghiêng (lift & tilt motor)
-
Các bo mạch điều khiển (controller, display, sensor)
-
Hệ thống đèn, cảnh báo, còi, v.v.
Đối với Toyota 8FBN Series, mỗi model xe sẽ yêu cầu pin có:
-
Dung lượng cụ thể (ví dụ: 48V/390Ah, 80V/400Ah…)
-
Trọng lượng tối thiểu để đảm bảo sự ổn định trọng tâm xe (rất quan trọng với xe nâng điện)
-
Kích thước phù hợp với hộc chứa pin (battery compartment)
Lưu ý: Nếu pin được mua từ nguồn nội địa, người dùng bắt buộc phải đảm bảo đúng trọng lượng tối thiểu như bảng thông số kỹ thuật, tránh mất cân bằng hoặc lỗi hệ thống khi vận hành.
Xe nâng điện Toyota 8FBN
2. Tiêu chuẩn kiểm tra và bảo dưỡng hệ thống pin
2.1 Chỉ số tỷ trọng điện dịch (specific gravity)
Toyota quy định cụ thể các mức tỷ trọng điện dịch cho từng loại tiêu chuẩn pin (JIS, DIN, BS) như sau:
| Trạng thái | JIS | DIN | BS |
|---|---|---|---|
| Khi sạc đầy | 1.280 | 1.280 | 1.250 |
| Khi xả gần hết | 1.150 | 1.170 | 1.150 |
2.2 Điện áp tiêu chuẩn
-
Pin 48V: Điện áp danh định 42.5V
-
Pin 80V: Điện áp danh định 68.0V
2.3 Dung dịch điện giải
-
Acid sulfuric loãng tinh khiết – Không sử dụng bất kỳ loại axit công nghiệp nào khác
-
Nước cất (distilled water) là loại duy nhất được phép bổ sung
Đọc thêm:
8 mẹo vận hành xe nâng an toàn và hiệu quả
Hướng dẫn xác định điểm nâng kích trên xe nâng
3. Quy trình kiểm tra pin định kỳ
Toyota khuyến nghị kiểm tra pin theo 4 bước sau:
3.1 Kiểm tra mực nước điện phân
-
Quan sát phao nổi màu đỏ: nếu phao rơi xuống dưới vạch trắng thì cần châm thêm nước cất.
-
Tránh đổ quá đầy gây tràn khi pin nóng lên.
3.2 Kiểm tra màu sắc điện dịch
-
Dung dịch nên trong suốt, không màu.
-
Nếu có màu đục, bọt khí hoặc tạp chất → dấu hiệu hỏng hóc.
3.3 Đo tỷ trọng bằng dụng cụ hydrometer
-
Nhúng đầu ống vào ô pin, hút nhẹ, đọc trị số tại vạch cao nhất của bầu điện giải.
-
Kiểm tra khi pin đã được sạc đầy, ở 20°C là chuẩn.

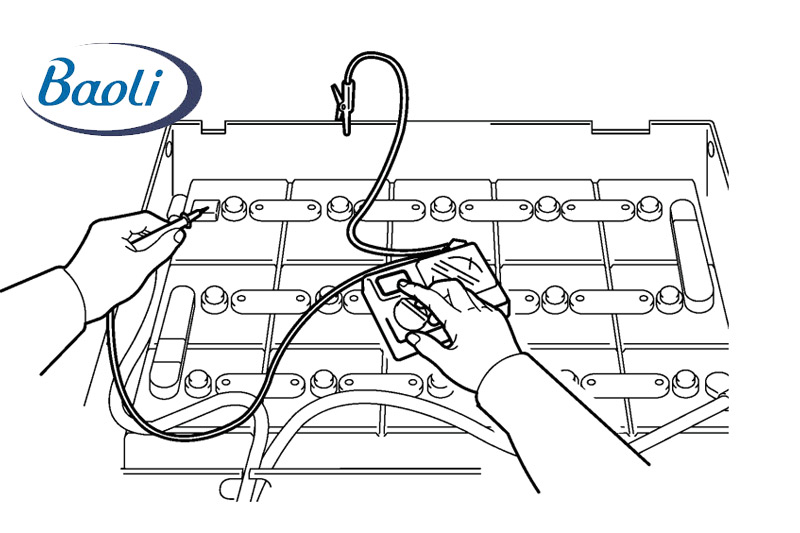

3.4 Kiểm tra điện trở cách điện
-
Dùng đồng hồ vạn năng cách điện đo giữa cực âm/dương và khung xe.
-
Điện trở ≥ 1 MΩ là đạt. Nếu thấp hơn → rửa sạch pin, lau khô và đo lại.
Kiểm tra điện trở
4. Mẹo tháo lắp pin (Battery Side-Out) trên xe Toyota 8FBN
Xe nâng 8FBN được thiết kế với cơ chế trượt pin side-out, giúp việc thay thế và kiểm tra pin nhanh chóng và an toàn.
4.1 Cấu trúc cơ khí
-
Cụm trượt con lăn (roller bed)
-
Tấm chặn pin (battery stopper)
-
Núm vặn khóa an toàn
-
Định vị bằng bu-lông siết mô-men đúng chuẩn
Mô-men siết khuyến nghị:
-
Bu-lông khóa pin: 200–300 kgf·cm
-
Tấm chặn khóa ngang: 80–140 kgf·cm
4.2 Cách tháo pin
-
Ngắt nguồn điện xe, rút giắc pin đúng kỹ thuật (không kéo dây).
-
Mở khóa, tháo tấm chặn.
-
Kéo pin ra bằng cơ cấu trượt hoặc bằng càng xe nâng (nếu thiết kế dạng side-out fork pocket).
-
Khi lắp lại, kiểm tra đúng chiều, siết bu-lông theo đúng thứ tự và lực xiết.
Đọc thêm:
Mẹo vận hành an toàn xe nâng điện Toyota 8FBN Series
Bảo trì bình ắc quy axit cho xe nâng điện
5. Phân tích lỗi thường gặp và nguyên nhân hư hỏng pin
Toyota cung cấp sơ đồ chẩn đoán lỗi điển hình gồm 3 nhóm nguyên nhân chính:
5.1 Mòn bản cực / Sulfation
-
Do sạc không đầy đủ, để lâu không sử dụng, hoặc sạc quá mức.
5.2 Hư cách điện / Rò rỉ nội bộ
-
Do điện phân thiếu, chất lượng axit kém, hoặc nhiệt độ môi trường quá cao.
5.3 Hư hỏng cơ khí
-
Do nước cấp không đúng, hở nắp, nứt vỏ pin hoặc tiếp điểm lỏng lẻo.
Giải pháp: bảo trì thường xuyên, ghi chép dữ liệu theo bảng kiểm tra pin chuẩn.
6. Bảng theo dõi kiểm tra pin tiêu chuẩn (Battery Control Table)
Toyota khuyến nghị tạo bảng theo dõi pin bao gồm:
| Ngày kiểm tra | Mã pin | Tỷ trọng điện giải | Nhiệt độ | Lượng nước bổ sung | Ghi chú | Người kiểm tra |
|---|
Việc duy trì bảng theo dõi giúp phát hiện sớm các dấu hiệu bất thường và lập kế hoạch bảo trì hiệu quả.
Kết luận
Hệ thống pin trên xe nâng điện Toyota 8FBN không chỉ đơn giản là bộ nguồn mà còn là trung tâm quyết định hiệu quả vận hành, độ ổn định và độ an toàn của toàn bộ xe. Do đó, việc nắm rõ thông số kỹ thuật, thực hiện đúng quy trình kiểm tra, và bảo trì định kỳ sẽ giúp doanh nghiệp tiết kiệm chi phí, tăng tuổi thọ xe, giảm rủi ro ngừng hoạt động.
Nếu bạn là kỹ thuật viên, quản lý kho vận hay chủ doanh nghiệp, việc hiểu và chăm sóc pin xe nâng đúng cách chính là khoản đầu tư sinh lời dài hạn.
