Hệ thống sạc gắn trên xe nâng điện đóng vai trò cốt lõi trong việc duy trì hiệu suất vận hành ổn định và kéo dài tuổi thọ bình ắc quy. Tuy nhiên, trong quá trình sử dụng thực tế, hệ thống này có thể phát sinh nhiều lỗi kỹ thuật khác nhau. Bài viết dưới đây tổng hợp các lỗi thường gặp trên hệ thống sạc trong xe nâng điện, nguyên nhân và quy trình kiểm tra – khắc phục tương ứng, dựa trên tài liệu kỹ thuật chính hãng từ nhà sản xuất xe nâng Toyota.
1. Lỗi F6-1: Safety Timer Operated
Biểu hiện: Sạc dừng giữa chừng, báo lỗi F6-1 trên màn hình hiển thị.
Nguyên nhân:
-
Nguồn điện đầu vào AC bị mất pha hoặc sụt áp nghiêm trọng.
-
Dây cáp nguồn AC bị đứt hoặc tiếp xúc kém.
-
Bộ hẹn giờ trong bộ sạc gặp lỗi.
-
Công tắc từ (Magnet Switch) không đóng khi nhấn nút sạc.
Hướng xử lý:
| Kiểm tra | Mô tả | Kết luận |
|---|---|---|
| 1. Điện áp đầu vào AC | Đo tại ổ cắm cấp nguồn | Nếu <200V hoặc mất pha → Kiểm tra nguồn cung cấp |
| 2. Điện áp tại đầu phích cắm | Đo tại đầu cắm sạc AC | Nếu bất thường → Lỗi dây nguồn |
| 3. Kiểm tra Timer | Thực hiện test theo hướng dẫn | Lỗi → Hỏng timer hoặc hiển thị |
| 4. Kiểm tra cầu chì DC | Đo điện trở (Ω) hai đầu fuse | Nếu ∞Ω → Cháy cầu chì, cần thay mới |
| 5. Kiểm tra công tắc từ | Kiểm tra đóng/mở khi nhấn nút sạc | Nếu không đóng → Hỏng công tắc hoặc dây điều khiển |

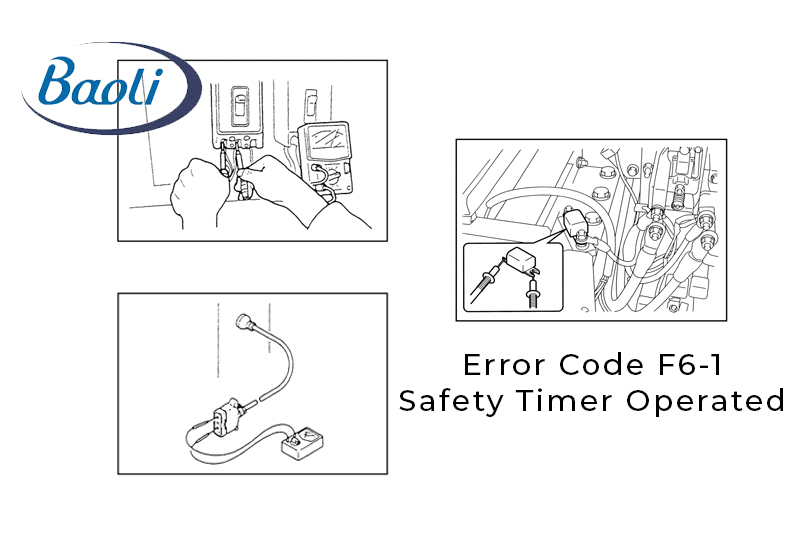

Error Code F6-1: Safety Timer Operated
2. Lỗi F6-2: Overheat Detection
Biểu hiện: Hệ thống sạc ngắt giữa chừng do quá nhiệt.
Nguyên nhân:
-
Quạt làm mát hỏng.
-
Cảm biến nhiệt trên biến áp ngắt mạch.
-
Lỗi dây tín hiệu từ cảm biến.
Hướng xử lý:
-
Kiểm tra điện áp cảm biến ngắt nhiệt tại CN68 → Nếu 0V → Đứt dây hoặc lỗi hiển thị.
-
Nếu có ~5V → Lỗi cảm biến nhiệt trên biến áp.
-
Kiểm tra hoạt động của quạt làm mát → Nếu không quay → Thay quạt hoặc kiểm tra dây nối quạt.

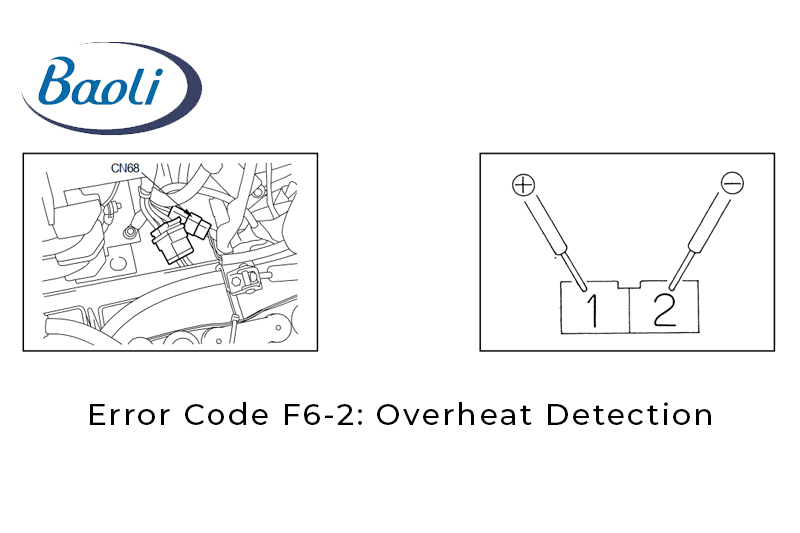

Error Code F6-2: Overheat Detection
3. Lỗi F7: Charging Starting Failure
Biểu hiện: Cắm sạc không bắt đầu quá trình nạp, không có âm thanh đóng rơ-le.
Nguyên nhân:
-
Kết nối CN61, CN66, CN68 lỏng hoặc sai.
-
Không tương thích giữa dung lượng pin và bộ sạc.
-
Lỗi công tắc từ (Magnet Switch) hoặc cầu chì.
-
Biến áp bị hỏng.
Hướng xử lý:
-
Kiểm tra điện áp đầu vào CN61 → Phải đạt 200–220V khi có điện AC.
-
Kiểm tra điện áp trên công tắc từ CN66 → Khi ON: 220V, khi OFF: 0V.
-
Đo điện trở công tắc sạc CN69 → Nếu ∞Ω ở trạng thái nhấn → Lỗi công tắc hoặc hiển thị.

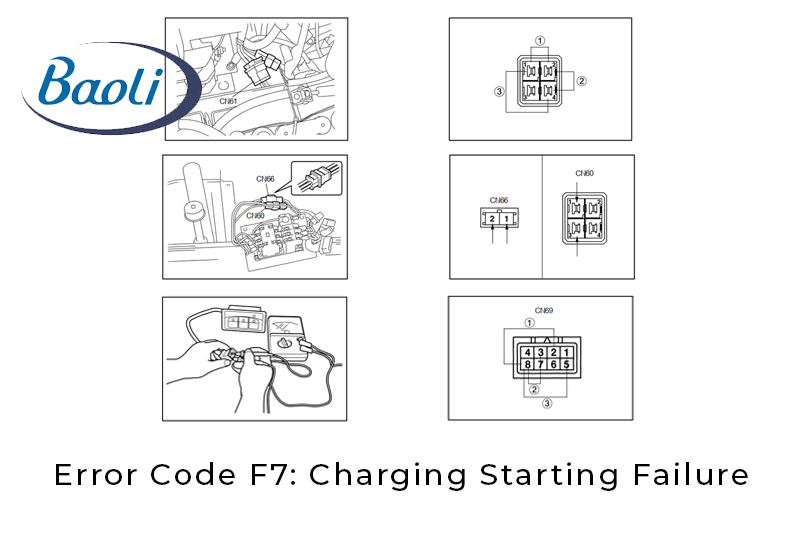

Error Code F7: Charging Starting Failure
Đọc thêm:
Bảo trì bình ắc quy axit cho xe nâng điện
Hướng dẫn kiểm tra mạch điện trên xe nâng điện bằng đồng hồ đo
4. Lỗi F8: Charging Ending Failure
Biểu hiện: Quá trình sạc không kết thúc đúng cách hoặc không báo hoàn tất.
Nguyên nhân:
-
Công tắc từ hoạt động sai điện áp.
-
Lỗi tín hiệu từ công tắc hiển thị kết thúc.
Hướng xử lý:
-
Kiểm tra CN66 và CN69, đo điện áp và điện trở trong các trạng thái ON/OFF.
-
Nếu công tắc từ không hoạt động đúng → Kiểm tra dây, thay thế công tắc nếu cần.

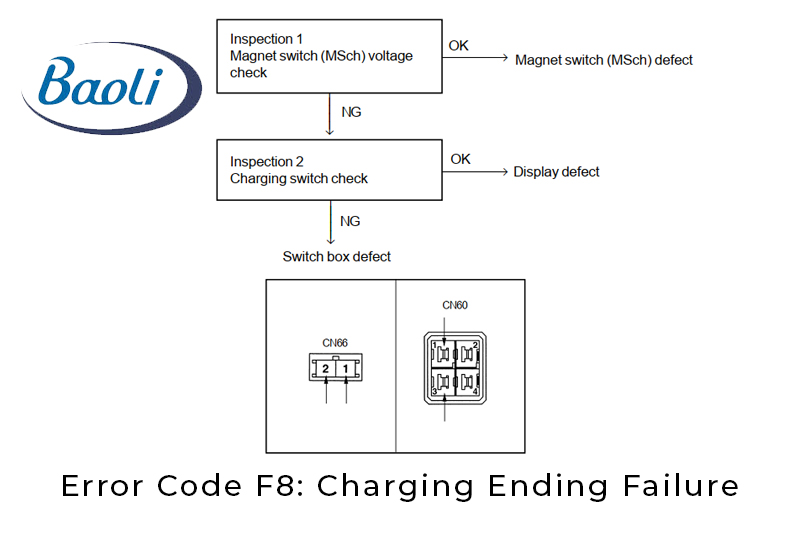

Error Code F8: Charging Ending Failure
5. Không có mã lỗi hiển thị nhưng không thể sạc
Biểu hiện: Không có tín hiệu hiển thị, xe không sạc nhưng không báo lỗi.
Nguyên nhân:
-
Lỗi nguồn đầu vào.
-
Lỗi dây cáp hoặc nguồn cấp AC.
-
Màn hình hiển thị hỏng.
Hướng xử lý:
-
Kiểm tra đầu vào ổ cắm điện AC: 200–220V.
-
Kiểm tra dây nguồn tới bộ sạc.
-
Kiểm tra màn hình hiển thị bằng thay thế hoặc test tín hiệu điện trở.
6. Sạc hoàn tất nhưng dung lượng nạp không đủ
Biểu hiện: Đèn báo sạc đầy nhưng pin yếu sau vài phút sử dụng.
Nguyên nhân:
-
Không tương thích giữa pin và bộ sạc.
-
Biến áp lỗi.
-
Điều chỉnh sai mức TAP.
-
Board CPU không hiệu chỉnh đúng.
-
Pin đã suy giảm tuổi thọ hoặc nhiệt độ thấp ảnh hưởng điện phân.
Hướng xử lý:
-
Kiểm tra mức TAP trên bộ biến áp.
-
Đo điện áp thực tế và so sánh với giá trị hiển thị → Nếu sai lệch >2% → Lỗi CPU.
-
Đo tỉ trọng điện phân sau sạc → Nếu thấp → Cần sạc cân bằng hoặc thay pin.
Đọc thêm:
Lỗi thường gặp ở bình ắc quy axit xe nâng
Hướng dẫn kiểm tra và bảo trì hệ thống sạc gắn trên xe nâng điện
7. Đèn LED trên bảng điều khiển không sáng
Nguyên nhân:
-
Lỗi timer hiển thị.
-
Lỗi dây tín hiệu CN89.
-
Hỏng mạch điều khiển LED.
Hướng xử lý:
-
Kiểm tra CN70 và CN89 theo sơ đồ kỹ thuật.
-
Đo điện áp khi sạc: Phải đạt 5V tại các chân tương ứng của CN70.
Kết luận
Hệ thống sạc gắn trên xe nâng điện hiện đại có tính tự động hóa cao, nhưng đồng thời đòi hỏi khả năng chẩn đoán lỗi và bảo trì chính xác. Việc hiểu rõ từng lỗi mã hiển thị, sơ đồ mạch, vị trí các điểm đo kiểm là yếu tố bắt buộc để đảm bảo an toàn vận hành và tuổi thọ của bình ắc quy. Đối với doanh nghiệp đang sử dụng xe nâng điện trong dây chuyền sản xuất hoặc kho bãi, việc kiểm tra định kỳ hệ thống sạc, xử lý lỗi kịp thời sẽ giảm thiểu thời gian chết và tối ưu hóa chi phí bảo dưỡng. Trường hợp không thể xử lý tại chỗ, nên liên hệ ngay với các kỹ thuật viên chuyên ngành hoặc trung tâm dịch vụ ủy quyền để được hỗ trợ đúng chuẩn kỹ thuật.
