Hướng dẫn tháo lắp và kiểm tra bộ điều khiển trung tâm xe nâng điện Toyota 7FB

Đăng bởi Quoc Dat vào lúc 25/07/2025 | 0 bình luận

Bộ điều khiển trung tâm (Controller Panel ASSY) trên xe nâng điện Toyota 7FB là hệ thống điện tử cốt lõi, đảm nhận vai trò điều phối toàn bộ hoạt động của xe: từ di chuyển, nâng hạ, đánh lái cho đến chức năng ổn định SAS. Việc nắm vững quy trình tháo lắp, kiểm tra và chẩn đoán từng thành phần bên trong hệ thống điều khiển này là điều bắt buộc đối với kỹ thuật viên chuyên nghiệp. Trong bài viết này, TFV trình bày đầy đủ quy trình tháo lắp và kiểm tra bộ điều khiển trung tâm theo đúng tài liệu chính hãng xe nâng Toyota, giúp bạn kiểm soát toàn diện hệ thống điều khiển trung tâm của xe nâng Toyota 7FB.


1. Tổng quan về các khối bộ điều khiển chính trên xe nâng Toyota 7FB

Xe nâng Toyota 7FB sử dụng hệ thống điều khiển AC toàn phần, bao gồm các khối điều khiển:

Bộ điều khiển Chức năng chính
Control Panel ASSY Điều khiển di chuyển và nâng hạ (Traveling & Handling)
PS Control Panel Điều khiển trợ lực lái (Power Steering)
SAS Controller Ổn định khung nâng và xe (System of Active Stability)
CPU & DC/MD board Bo mạch vi xử lý và điều khiển tín hiệu tổng thể

Tất cả các module này hoạt động đồng bộ thông qua kết nối CANbus, tạo nên một hệ điều hành thống nhất, thông minh và có khả năng chẩn đoán lỗi tự động.

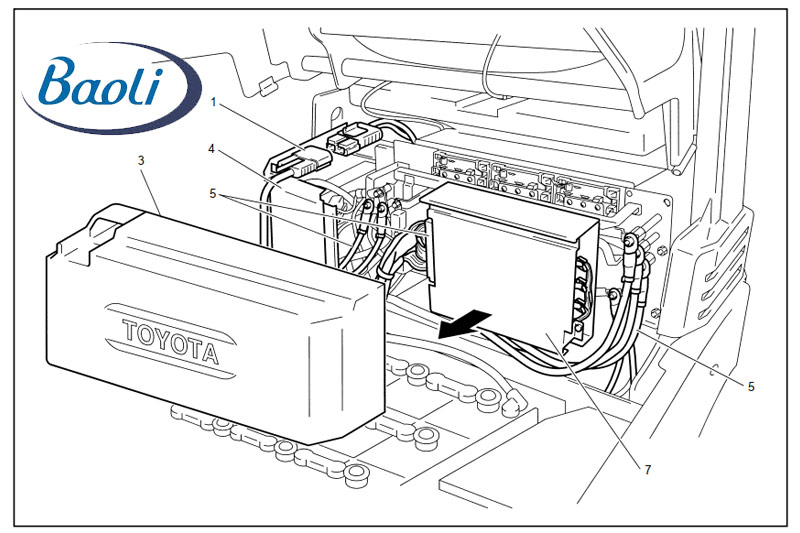

Hệ thống điều khiển AC xe nâng Toyota 7FB

Hệ thống điều khiển AC xe nâng Toyota 7FB


2. Hướng dẫn tháo lắp bộ điều khiển trung tâm (Control Panel ASSY)

2.1. Cảnh báo an toàn trước khi tháo lắp

Trước khi thao tác, cần kiểm tra điện áp giữa P4 và M1. Nếu còn điện áp, phải xả tụ bằng cách gắn điện trở khoảng 100Ω giữa P4 và M1 để tránh phóng điện gây giật hoặc hỏng mạch.

2.2. Quy trình tháo lắp

Bước tháo bộ điều khiển:

  1. Ngắt phích cắm bình điện.

  2. Mở bệ ghế lái.

  3. Tháo nắp bảo vệ bộ điều khiển.

  4. Tháo nắp biến áp.

  5. Ngắt tất cả dây nối và giắc tại đầu vào/ra của bộ điều khiển.

  6. Đặt lớp carton cách điện lên mặt bình điện.

  7. Tháo bộ điều khiển khỏi khung xe bằng cách tháo bulong cố định.

Lắp lại: Thực hiện theo trình tự ngược lại. Đảm bảo các đầu nối được siết chặt và không có tiếp xúc lỏng.

Quy trình tháo lắp bộ điều khiển trung tâm

Quy trình tháo lắp bộ điều khiển trung tâm


3. Hướng dẫn kiểm tra chi tiết các linh kiện trong bộ điều khiển

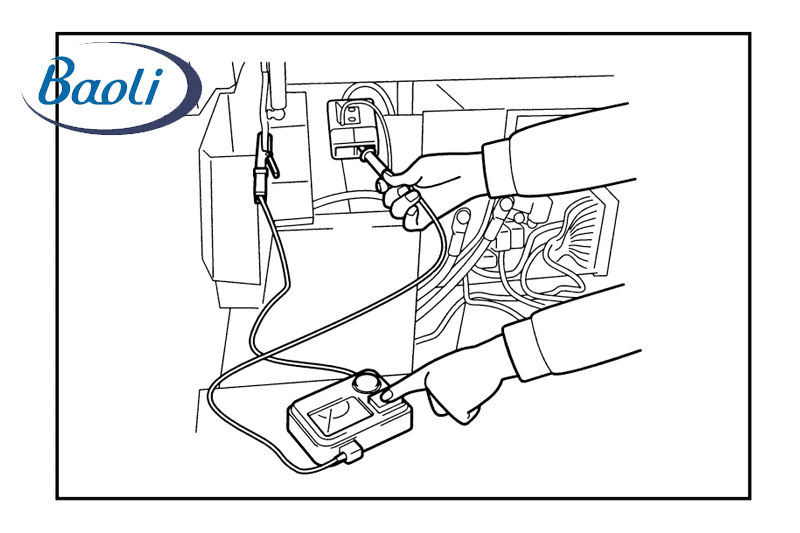

3.1. Đo điện trở cách điện (bắt buộc trước mọi kiểm tra)

  • Điểm đo: Từ giắc cắm bình điện đến chassis xe (mass).

  • Tiêu chuẩn: > 1 MΩ.

  • Thiết bị đo: Megohmmeter (megger).

Đo điện trở

Đọc thêm:

Hướng dẫn kiểm tra mạch điện trên xe nâng điện bằng đồng hồ đo

Hướng dẫn tháo lắp bình ắc quy axit chì xe nâng điện


3.2. Kiểm tra cuộn contactor MB (Power Supply)

  • Điểm đo: Cả hai đầu của giắc CN134.

  • Giá trị tiêu chuẩn: ~20 Ω tại 20°C.

  • Thang đo: Ω × 1.

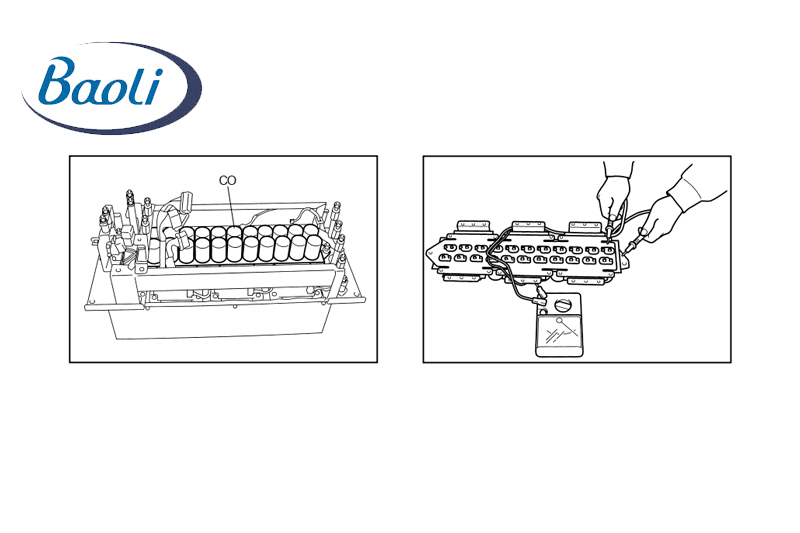

3.3. Kiểm tra tụ CO (Overall Capacitor)

  • Điểm đo: Cả hai cực phía sau tụ CO.

  • Thao tác: Kim đồng hồ nhảy về 0Ω rồi dần dần về ∞ là bình thường.

  • Cảnh báo: Không đo khi tụ chưa xả, tránh làm hỏng đồng hồ hoặc gây nguy hiểm.

Kiểm tra tụ CO


3.4. Kiểm tra transistor TMD (Travelling) và TMP (Load Handling)

  • Yêu cầu: Tháo tụ CO và tấm cách điện trước khi kiểm tra.

  • Điểm đo & giá trị tiêu chuẩn:

Cặp đo Mạch Giá trị
D1(D2) – S1(S2) TMD ~2 kΩ
D1(D2) – G TMD ~12 kΩ
S1(S2) – G TMD ~6 kΩ
G – D1(D2) TMP ~10 kΩ
G – S1(S2) TMP ~1 kΩ
  • Thang đo: Ω × 1k

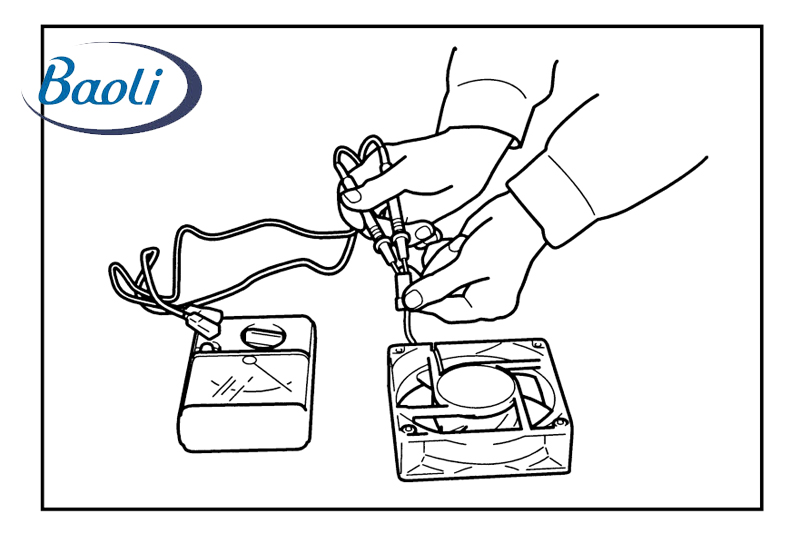

3.5. Kiểm tra quạt làm mát motor

  • Motor di chuyển: Đo giữa CN132-1(7) và CN132-2(8)

  • Motor nâng hạ: CN133-1(9) và CN133-2(10)

  • Tiêu chuẩn: Có liên tục hoặc trở kháng trong giới hạn → OK

Kiểm tra quạt làm mát motor

Đọc thêm:

Hướng dẫn tháo lắp bình ắc quy axit chì xe nâng điện

Hướng dẫn cài đặt và kiểm tra bộ sạc lắp ngoài cho xe nâng điện

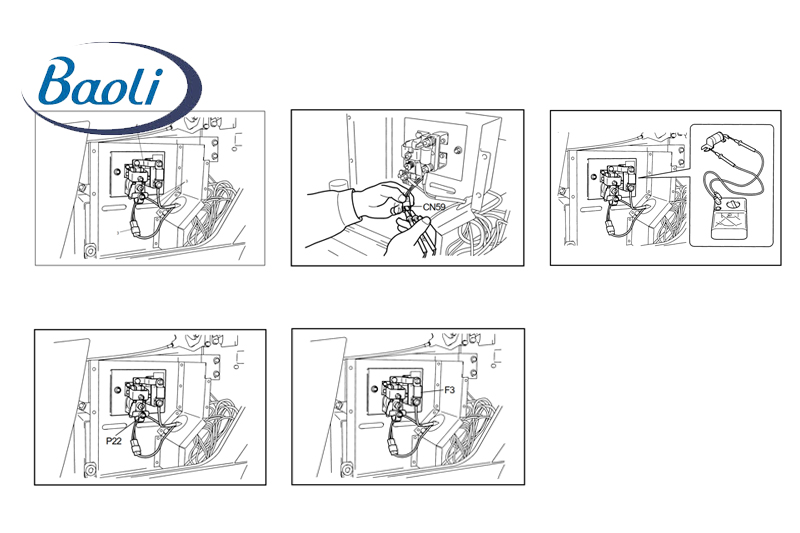

4. Kiểm tra PS Control Panel (trợ lực lái)

4.1. PS Controller (bản tiêu chuẩn STD)

  • Tháo lắp: Ngắt bình, mở ghế, tháo giắc, tháo PS controller.

  • Kiểm tra P22–N1:

    • 2 tấn: 48V

    • 3 – 3.5 tấn: 80V

    • Điều kiện đo: Công tắc SWky mở (ON)

  • Mps contactor coil (CN59):

    • Tiêu chuẩn: ~20 Ω tại 20°C

  • Cầu chì F3:

    • Giá trị: 0 Ω → không đứt

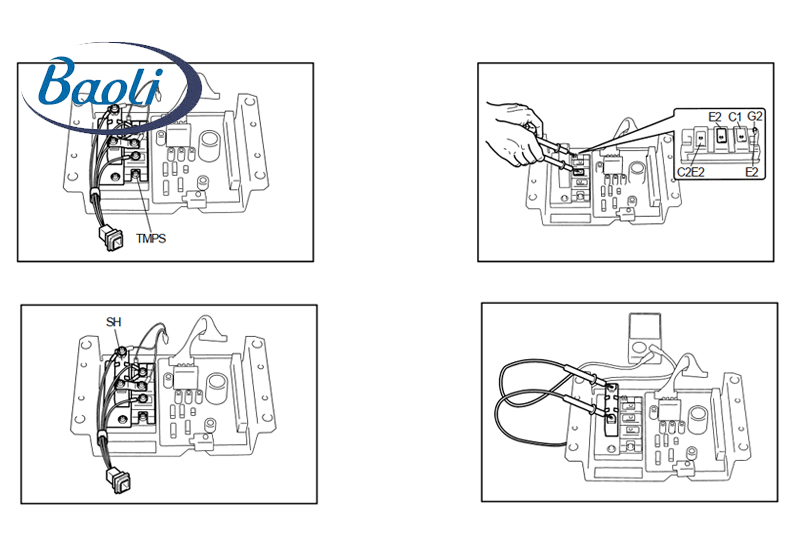

4.2. PS Controller có SAS (With SAS)

  • Tháo các board SCU, DC/SD, CN51.

  • Ngắt bộ điều khiển PS-SAS và kiểm tra transistor TMPS.

Kiểm tra TMPS:

Cặp đo (G2E1, C2E1...) Tiêu chuẩn
C2E1-E2 ∞ Ω
C2E1(G1)–C1 ∞ Ω
G2–E2 ∞ Ω

Lưu ý: Không chạm tay vào chân G2 khi đo để tránh hỏng transistor.

Kiểm tra PS Controller có SAS

Kiểm tra PS Controller có SAS


5. Hướng dẫn kiểm tra CPU board, DC/MD board bằng SST

5.1. Công cụ sử dụng:

  • SST 09240-23040-71 hoặc

  • SST 09230-13700-71

5.2. Cách đo:

  • Chọn đúng connector theo sơ đồ.

  • Ví dụ:

    • CN101-1 ↔ CN101-26

      • Công tắc ON → 0V

      • Công tắc OFF → 5V

⚠️ Cảnh báo: Cắm sai chân SST có thể làm hỏng board vĩnh viễn.


Kết luận

Việc kiểm tra và bảo dưỡng hệ thống bộ điều khiển trung tâm xe nâng Toyota 7FB đòi hỏi kỹ thuật viên phải am hiểu sâu về điện tử công nghiệp, đồng thời tuân thủ tuyệt đối quy trình an toàn. Với hướng dẫn chi tiết trên, TFV hy vọng giúp bạn kiểm soát hoàn toàn hệ thống điều khiển của xe nâng – từ tụ điện, transistor, quạt làm mát cho tới bo CPU và PS.
