Bộ điều khiển AC xe nâng điện Toyota 7FB Series

Đăng bởi Quoc Dat vào lúc 24/07/2025 | 0 bình luận

Bộ điều khiển AC là “trái tim” điều khiển toàn bộ quá trình di chuyển và nâng hạ của xe nâng điện Toyota 7FB. Với thiết kế hiện đại, tích hợp công nghệ inverter và vi xử lý mạnh mẽ, bộ điều khiển AC giúp xe nâng vận hành mượt mà, chính xác và an toàn trong mọi điều kiện làm việc. Trong bài viết này, TFV sẽ giới thiệu chi tiết về cấu tạo, nguyên lý hoạt động và thông số kỹ thuật của hệ thống điều khiển AC trên xe nâng Toyota 7FB – chuẩn theo tài liệu kỹ thuật hãng từ Xe nâng Toyota.


1. Giới thiệu về bộ điều khiển AC trên xe nâng Toyota 7FB

Trên dòng xe nâng điện Toyota 7FB, hệ thống điều khiển được chia thành hai khối chính:

  • Bộ điều khiển di chuyển và nâng tải (Travelling/Load Handling Controller): Điều khiển động cơ AC dùng cho việc di chuyển và nâng hạ.

  • Bộ điều khiển trợ lực lái (PS Controller): Điều khiển hệ thống lái trợ lực (Power Steering).

Tất cả các bộ điều khiển này đều tích hợp bộ vi xử lý, kết hợp cùng chức năng chẩn đoán lỗi tự động, hiển thị lỗi trên màn hình đa chức năng khi phát hiện bất thường từ bàn đạp ga, trợ lực lái, hoặc các cảm biến SAS.

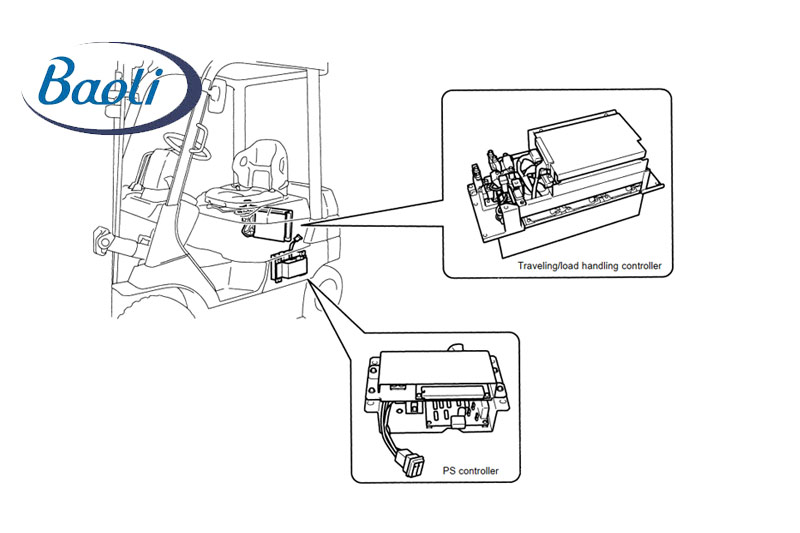

Bộ điều khiển AC

Bộ điều khiển AC


2. Vị trí và vai trò của từng bộ điều khiển

2.1. Bộ điều khiển di chuyển và nâng tải

  • Được lắp phía sau đuôi xe nâng (xem hình minh họa).

  • Điều khiển tốc độ động cơ AC, kiểm soát mô-men xoắn, dừng/khởi động êm ái.

  • Chức năng hạn chế tốc độ để đảm bảo an toàn khi gặp lỗi hoặc cảnh báo hệ thống.

2.2. Bộ điều khiển PS (trợ lực lái)

  • Tích hợp vi xử lý xử lý tín hiệu từ vô lăng và hệ thống trợ lực điện.

  • Điều khiển chính xác hướng và lực lái, giúp giảm mệt mỏi cho người vận hành.

Đọc thêm:

8 mẹo vận hành xe nâng an toàn và hiệu quả

Các lỗi thường gặp trên hệ thống sạc trong xe nâng điện


3. Tính năng nổi bật của hệ thống điều khiển AC Toyota

  • Chẩn đoán lỗi tự động: Phát hiện lỗi accelerator, PS, SAS và các cảm biến khác.

  • Tự động giới hạn tốc độ khi có lỗi phát sinh – tăng tính an toàn.

  • Phối hợp vận hành thông minh giữa di chuyển – nâng hạ – đánh lái.

  • Hiển thị lỗi trên màn hình chính cùng với còi cảnh báo giúp kỹ thuật viên dễ kiểm tra.

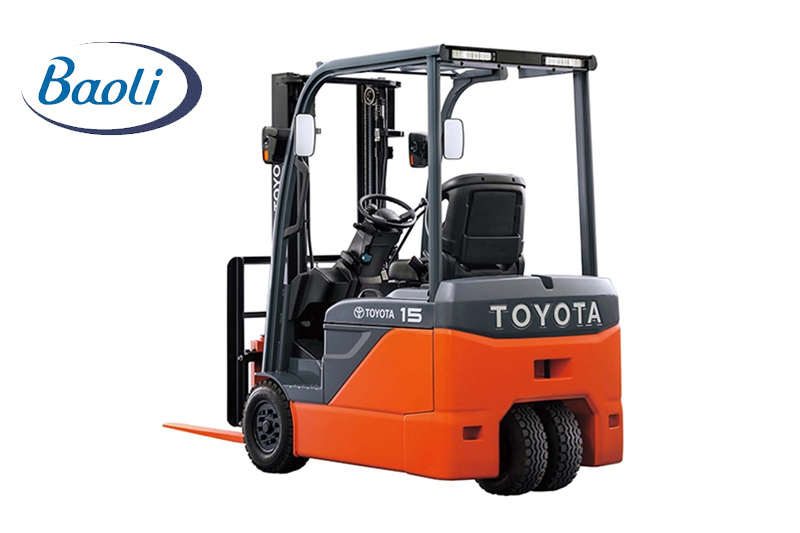

Toyota 7FB Series trang bị bộ điều khiển AC


4. Thông số kỹ thuật bộ điều khiển AC

Dưới đây là bảng thông số kỹ thuật đầy đủ theo từng dòng xe nâng điện Toyota 7FB:

Hạng mục 1 tấn series 2 tấn series 3 tấn và 3.5 tấn
Cầu chì
F1 (di chuyển & nâng hạ) 500A / 600A (40-7FB15) 600A 500A
F3 (trợ lực lái) 60A
F4, F5, F6 (đèn, điều khiển) 10A
F7 (DC/DC) 10A
Transistor
TMD (di chuyển) 100V/640A 100V/800A 150V/600A
TMP (nâng tải) 100V/560A 100V/720A 150V/540A
TMPS (trợ lực lái) 1M1-10HF-Q25
Cảm biến dòng (Current Sensor)
CStA/TT (nguồn) S3CMT-800/44G
CStB/CStE (di chuyển) S3CMT-800/44G
CSPa/CSPc (nâng tải) S3CMT-800/44G
Tụ điện (Capacitor)
C0 (di chuyển/nâng tải) 100V, 2700 µF × 20 cái 100V, 2700 µF × 22 cái 160V, 1800 µF × 22 cái
Contactor (khởi động từ) MB (nguồn) Loại ME251

5. Ưu điểm công nghệ điều khiển AC của Toyota

  • Vận hành mượt mà, chính xác: Nhờ sử dụng inverter và xử lý số.

  • Tiết kiệm điện năng: Điều khiển thông minh theo tải và điều kiện vận hành.

  • Tích hợp SAS (System of Active Stability): Tự động can thiệp vào di chuyển và nâng hạ để đảm bảo an toàn.

  • Dễ bảo trì, chẩn đoán: Hiển thị lỗi rõ ràng giúp rút ngắn thời gian sửa chữa.


Kết luận

Bộ điều khiển AC trên xe nâng Toyota 7FB không chỉ là trung tâm điều khiển chuyển động mà còn là yếu tố cốt lõi tạo nên độ ổn định, an toàn và tiết kiệm năng lượng cho toàn bộ hệ thống. Tại TFV, chúng tôi cung cấp dịch vụ kiểm tra, sửa chữa và thay thế chính hãng các bộ điều khiển AC cũng như hỗ trợ chẩn đoán lỗi đa chức năng bằng thiết bị chuyên dụng.
