Lỗi A2-3 là một trong những lỗi điện phổ biến và nghiêm trọng trên xe nâng Toyota, báo hiệu hiện tượng nhiệt độ bất thường tại bo mạch driver của bơm thủy lực. Nếu không được xử lý kịp thời, lỗi này có thể dẫn đến mất chức năng nâng/hạ, quá nhiệt hệ thống, gây hư hại cho linh kiện điện tử.

Trong bài viết này, Baoli sẽ hướng dẫn chi tiết cách chẩn đoán và xử lý lỗi A2-3 một cách chính xác, dựa trên tài liệu kỹ thuật của hãng Toyota, giúp kỹ thuật viên và người vận hành xe nâng tiết kiệm thời gian, chi phí và đảm bảo an toàn vận hành.

1. Tổng quan về lỗi A2-3 trên xe nâng Toyota

1.1 Mô tả lỗi

Lỗi A2-3 (Pump motor driver board temperature abnormal rise) cảnh báo nhiệt độ tăng cao bất thường tại mạch điều khiển bơm thủy lực, có thể gây ra bởi quạt không hoạt động, kết nối dây dẫn bị lỏng hoặc bo mạch gặp trục trặc.

1.2 Cảnh báo an toàn khi xử lý lỗi

• Nếu đồng thời hiển thị lỗi AB-1, hãy ưu tiên xử lý AB-1 trước.

• Trước khi kiểm tra, ngắt bình điện và kiểm tra kỹ dây nguồn/motor có kết nối chặt không.

• Không để xe ở khu vực nhiệt độ cao khi chưa xử lý xong lỗi.

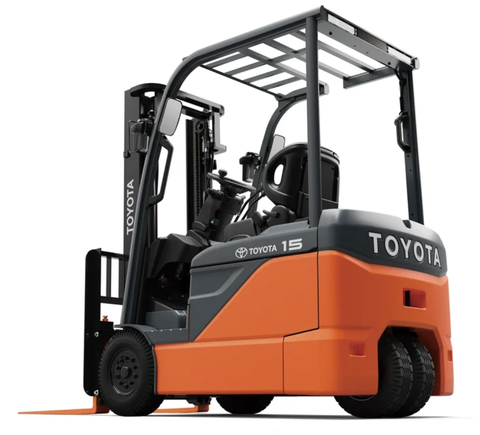

Xe nâng Toyota

1.3 Nguyên nhân phổ biến

• Cáp nguồn hoặc kết nối động cơ bị lỏng

• Giắc CN112 hoặc CN113 tiếp xúc kém

• Dây dẫn (harness) đứt, ngắn mạch

• Cánh quạt bị bụi bẩn, kẹt

• Quạt làm mát hỏng

• Sử dụng xe quá tải trong thời gian dài

• Bo mạch driver bơm thủy lực bị lỗi

• Lỗi bo mạch điều khiển chính

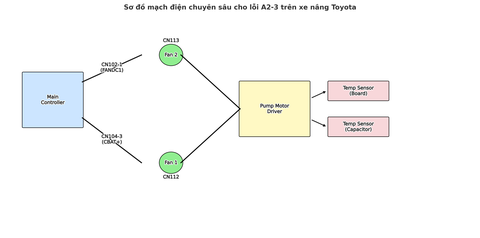

2. Sơ đồ mạch và bộ phận liên quan

Sơ đồ kết nối cho thấy mạch điều khiển bao gồm:

• Main Controller nối với CN102-1 và CN104-3

• Quạt làm mát 1 (Cooling Fan 1) và Quạt làm mát 2 (Cooling Fan 2)

• CN112 và CN113 dẫn đến quạt

• Bo driver bơm thủy lực với cảm biến nhiệt trên mạch và trên tụ điện

3. Quy trình kiểm tra và xử lý lỗi A2-3

3.1 Bước 1: Kiểm tra quạt làm mát bằng chế độ Active Test

Thao tác:

• Dùng [ANL] ACTIVE TEST 2/3 để khởi động quạt → FAN: OFF → ON

• Kiểm tra quạt có quay không

Phán đoán:

Trạng thái quạt	Hành động tiếp theo
Không quay	Chuyển sang Bước 5
Quay	Chuyển sang Bước 2

3.2 Bước 2: Kiểm tra lại lỗi “PCR” trên màn hình

Thao tác:

• Bật chìa khóa xe (Key ON)

• Kiểm tra xem lỗi “PCR” có hiển thị không

Trạng thái	Hành động
“PCR” hiển thị	Chuyển sang Bước 3
“PCR” không hiển thị	Xe dùng bình thường – nên kiểm tra lại cách sử dụng xe để tránh quá tải liên tục

3.3 Bước 3: Ghi nhận nhiệt độ và kiểm tra lại lỗi

Thao tác:

1. Đọc thông số nhiệt độ TPMDB và TPMDC bằng I/O TEMP/VOLT 2/5

2. Tắt xe và để nguội khoảng 30 phút

3. Bật xe và kiểm tra lại lỗi “PCR”

Kết quả	Hành động
“PCR” hiển thị	Chuyển sang Bước 4
“PCR” không hiển thị	Xe hoạt động bình thường – cần tránh sử dụng quá tải liên tục

3.4 Bước 4: So sánh lại nhiệt độ trước và sau khi để nguội

Thao tác:

• So sánh giá trị TPMDB và TPMDC mới với trước đó

Kết quả	Hành động
Tăng ≥ 5°C	Quay lại Bước 3
Không tăng ≥ 5°C	Kết luận Driver bơm thủy lực bị lỗi

3.5 Bước 5: Kiểm tra giắc kết nối CN112 và CN113

Thao tác:

1. Tắt khóa, tháo bình điện

2. Kiểm tra bên trong giắc CN112 và CN113 có bẩn, lỏng hay không

3. Gắn lại và thực hiện ACTIVE TEST 2/3 → kiểm tra quạt quay

Kết quả	Phán đoán
Quạt quay	Lỗi do giắc kết nối (connector defect)
Không quay	Chuyển sang Bước 6

3.6 Bước 6: Kiểm tra dây dẫn (Harness Inspection)

Thao tác:

1. Tháo các giắc CN102, CN104, CN112 và CN113

2. Dùng đồng hồ đo kiểm tra thông mạch như sau:

Vị trí đo	Yêu cầu kỹ thuật
CN102-1 → CN112-2	Có thông
CN102-1 → CN113-2	Có thông
CN104-3 → CN112-1	Có thông
CN104-3 → CN113-1	Có thông
CN102-1 → CN104-3	Không thông



Kết quả	Hành động
Không đạt	Dây dẫn lỗi (Harness defect)
Đạt	Chuyển sang Bước 7

3.7 Bước 7: Kiểm tra lại quạt làm mát sau khi kết nối lại

Thao tác:

1. Gắn lại đầy đủ giắc CN102, CN104, CN112, CN113

2. Dùng ACTIVE TEST để kiểm tra quạt quay

Kết quả	Hành động
Quạt quay	Lỗi do giắc/dây kết nối
Không quay	Quạt hỏng → cần thay quạt. Nếu vẫn không hoạt động, có thể do lỗi bo mạch chính (Main Controller defect)

Đọc thêm: Cách xử lý lỗi A0-1 trên xe nâng Toyota
Hướng dẫn xử lý lỗi A1-1 và A1-2 trên xe nâng Toyota

4. Kết luận: Cách xử lý triệt để lỗi A2-3 xe nâng Toyota

Lỗi A2-3 thường xảy ra khi hệ thống làm mát bị lỗi hoặc quạt không hoạt động, khiến nhiệt độ tại bo driver bơm thủy lực tăng cao. Để xử lý triệt để, người dùng cần:

• Kiểm tra quạt làm mát có hoạt động đúng không

• Đảm bảo dây dẫn và giắc cắm không bị lỏng, gãy chân, đứt mạch

• Xem xét lại điều kiện sử dụng xe – tránh vận hành liên tục trong tải cao

• Nếu tất cả đều bình thường, cần thay thế driver hoặc Main Controller

TFV – Đơn vị chuyên phân phối xe nâng chính hãng, luôn sẵn sàng hỗ trợ kỹ thuật và cung cấp phụ tùng thay thế đảm bảo chất lượng.
