Hướng dẫn xử lý lỗi A1-1 và A1-2 trên xe nâng Toyota

Đăng bởi Ms Ninh Ninh vào lúc 02/08/2025 | 0 bình luận

Trên xe nâng điện , các lỗi A1-1A1-2 là những lỗi nghiêm trọng liên quan đến tình trạng quá áp tại bộ điều khiển trung tâm hoặc bộ điều khiển động cơ truyền động. Nếu không xử lý đúng cách, các lỗi này có thể gây hư hỏng linh kiện điện tử, cháy cầu chì hoặc thậm chí dừng toàn bộ hệ thống. Bài viết sau sẽ hướng dẫn bạn từng bước xác định và xử lý lỗi A1-1 và A1-2 này theo chuẩn kỹ thuật của Toyota.

1. Lỗi A1-1 là gì?

1.1 Định nghĩa mã lỗi A1-1

Lỗi A1-1 là mã lỗi hiển thị khi bộ điều khiển trung tâm (Main Controller) nhận thấy điện áp đầu vào vượt quá giới hạn an toàn. Đây là tình huống nguy hiểm có thể dẫn đến hư hỏng IC nguồn, nổ tụ hoặc cháy board điều khiển nếu không phát hiện kịp thời.

1.2 Nguyên nhân phổ biến gây lỗi A1-1

  • Ắc quy lỗi: Một số cell bị phồng hoặc mất cân bằng điện áp

  • Mức nước ắc quy thấp: Làm tăng trở kháng, gây dao động điện áp

  • Đầu nối hoặc phích cắm pin bị cháy, lỏng

  • Điện áp pin cao bất thường (do sạc lỗi hoặc pin sai loại)

  • Bản thân main controller bị lỗi linh kiện nguồn đầu vào

2. Lỗi A1-2 là gì?

2.1 Định nghĩa mã lỗi A1-2

Lỗi A1-2 xuất hiện khi driver động cơ truyền động (Drive Motor Driver) nhận nguồn điện đầu vào cao hơn ngưỡng cho phép. Điều này khiến các module công suất IGBT hoặc MOSFET bị đe dọa, dẫn tới nguy cơ mất điều khiển di chuyển xe.

2.2 Nguyên nhân chính gây lỗi A1-2

  • Ắc quy có điện áp cao vượt chuẩn

  • Hệ thống cấp nguồn driver bị thay đổi sai cấu hình

  • Cầu chì (F1) bị thay sai loại hoặc chạm mạch

  • Driver truyền động bị hỏng, mất chức năng điều áp

3. Sơ đồ kết nối điện liên quan đến lỗi

3.1 Sơ đồ điện lỗi A1-1

Sơ đồ A1-1 thể hiện luồng điện từ pin → cầu chì F7 → các giắc CN140-3/4 → vào CN102 của main controller. Các điểm cần kiểm tra bao gồm:

  • MB (Main Breaker): công tắc nguồn chính, có thể bị cháy tiếp điểm

  • F7: cầu chì quan trọng bảo vệ mạch vào main controller

  • CN140 và CN102: giắc nối dễ bị lỏng hoặc oxy hóa

3.2 Sơ đồ điện lỗi A1-2

Dòng điện từ pin được dẫn qua cầu chì F1 và giắc P4 vào drive motor driver. Cầu chì và giắc nối này thường chịu dòng lớn, dễ hư hỏng nếu tiếp xúc kém.

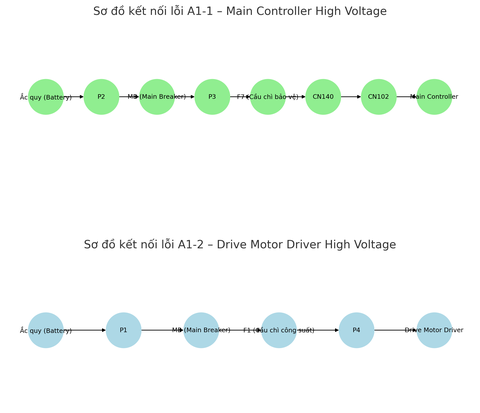

Sơ đồ mô phỏng hai lỗi điện áp cao thường gặp trên xe nâng Toyota

4. Quy trình kiểm tra và xử lý lỗi A1-1

4.1 Bước 1 – Ngắt điện và kiểm tra lỗi lại

Thao tác kỹ thuật:

  • Tắt khóa điện và tháo pin khỏi xe

  • Chờ khoảng 2 phút để điện áp tụ xả hết

  • Cắm lại pin, bật khóa điện và kiểm tra trên màn hình

Phán đoán:

Tình trạng hiển thị Hành động tiếp theo
Chỉ lỗi A1-1 Chuyển sang bước 2
Có thêm lỗi A3-1 Thực hiện quy trình xử lý A3-1
Không có lỗi nào Tiến hành kiểm tra pin

4.2 Bước 2 – Đo điện áp đầu vào pin

Hướng dẫn thao tác:

  • Ngắt pin

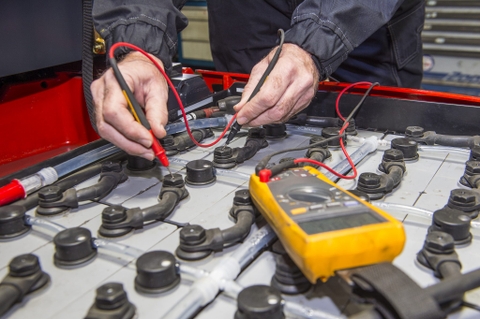

  • Dùng đồng hồ đo điện áp 2 đầu phích cắm pin (cực dương và âm)

Đánh giá kết quả:

Giá trị đo điện áp Kết luận kỹ thuật
≥ 64V (48V), ≥ 109V (80V) Pin bình thường, cần kiểm tra chi tiết pin
< 64V hoặc < 109V Lỗi do main controller – cần thay hoặc sửa board nguồn



Bảo trì và kiểm tra pin đúng cách

5. Quy trình xử lý lỗi A1-2

5.1 Bước 1 – Kiểm tra lại lỗi sau khi reset

Thao tác:

  • Tắt khóa điện, tháo pin và chờ 2 phút

  • Cắm lại và bật xe để kiểm tra lỗi

Kết quả và hướng xử lý:

Tình huống xảy ra Phương án tiếp theo
Chỉ lỗi A1-2 Sang bước 2
Có thêm lỗi A3-1 Ưu tiên xử lý A3-1
Không lỗi Kiểm tra pin

5.2 Bước 2 – Kiểm tra điện áp pin đầu vào driver

Thao tác kỹ thuật:

  • Đo điện áp 2 đầu phích pin khi xe tắt hoàn toàn

Đánh giá kỹ thuật:

Giá trị điện áp đo được Kết luận
≥ 64V hoặc ≥ 107V Pin bình thường, tiếp tục kiểm tra pin
< 64V hoặc < 107V Driver động cơ bị lỗi, cần thay thế

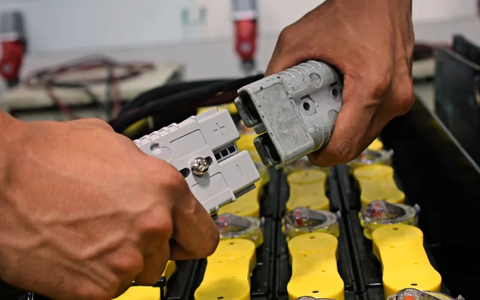

Hướng dẫn kiểm tra và bảo trì pin đúng cách

6. Hướng dẫn kiểm tra và bảo dưỡng pin đúng cách

Để phòng tránh lỗi A1-1 và A1-2, hãy duy trì pin ở trạng thái ổn định, sạch sẽ và đúng thông số:

  • Vệ sinh đầu cực pin định kỳ, tránh oxy hóa

  • Kiểm tra mức nước trong ắc quy (nếu là bình nước)

  • Đo từng cell nếu có thể để phát hiện chênh lệch áp

  • Kiểm tra phích cắm pin và giắc cắm (CN102, CN140, P4) đảm bảo tiếp xúc tốt

  • Sử dụng sạc chuẩn và đúng thông số với xe nâng

Lỗi A1-1 và A1-2 trên xe nâng Toyota là dấu hiệu cho thấy hệ thống điều khiển đang nhận điện áp đầu vào vượt quá giới hạn cho phép, chủ yếu do sự cố từ pin như quá áp, xuống cấp, mức dung dịch thấp hoặc giắc cắm lỏng. Nếu không xử lý đúng kỹ thuật, các lỗi này có thể gây cháy bộ điều khiển, hư hỏng driver truyền động và làm xe ngừng hoạt động hoàn toàn. Do đó, người vận hành cần phát hiện sớm, kỹ thuật viên phải đo kiểm điện áp chính xác, bảo trì định kỳ các đầu nối và thay pin khi cần thiết
