Lỗi A2-2 là một trong những mã lỗi quan trọng xuất hiện trên dòng xe nâng Toyota  đặc biệt ở các model sử dụng bo mạch điều khiển hiện đại. Đây là cảnh báo cho thấy nhiệt độ mạch điều khiển motor di chuyển đang tăng cao bất thường, có thể dẫn tới giảm hiệu suất hoặc dừng hoạt động khẩn cấp nếu không được xử lý kịp thời. Bài viết này sẽ hướng dẫn bạn cách chẩn đoán nguyên nhân và xử lý lỗi A2-2 từng bước, dựa theo tài liệu kỹ thuật chính hãng của Toyota.

1. Nguyên nhân lỗi A2-2 trên xe nâng Toyota

Lỗi A2-2 xảy ra khi hệ thống phát hiện nhiệt độ tăng cao bất thường tại bo mạch điều khiển moto lái (drive motor driver board). Nguyên nhân có thể bao gồm:

• Lỏng hoặc hư cáp nguồn motor

• Kết nối giắc điện bị lỗi (connector)

• Hư hỏng dây dẫn (harness)

• Quạt làm mát kẹt hoặc yếu

• Hỏng hệ thống điều khiển quạt

• Xe hoạt động quá tải trong thời gian dài

• Lỗi bo mạch điều khiển motor hoặc bo mạch chính

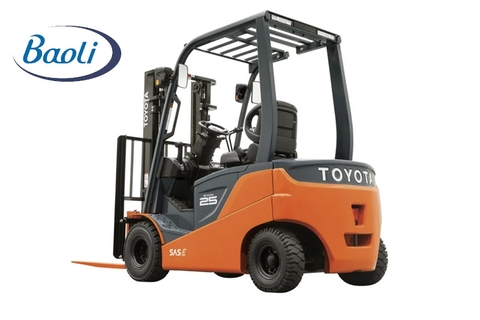

Xe nâng thương hiệu toyota

2. Cấu trúc mạch và bộ phận liên quan

Hệ thống liên quan đến lỗi A2-2 bao gồm:

• Bo mạch điều khiển trung tâm (main controller)

• Bo mạch điều khiển motor lái (drive motor driver)

• Cảm biến nhiệt độ trên board mạch và tụ

• 2 quạt làm mát: Cooling fan 1 (CN112), Cooling fan 2 (CN113)

• Cáp nguồn, dây tín hiệu và các đầu nối CN102, CN104, CN112, CN113

Việc kiểm tra cần tiến hành từ quạt → dây dẫn → cảm biến → nhiệt độ thực tế → lỗi IC driver.

3. Các bước kiểm tra và xử lý lỗi A2-2

3.1 Bước 1: Kiểm tra hoạt động quạt làm mát (Active Test)

• Vào menu [ANL] → ACTIVE TEST 2/3 → bật FAN: OFF → ON.

• Quan sát xem quạt có quay hay không.

Kết quả	Hành động
Quạt không quay	Chuyển đến Bước 5
Quạt quay bình thường	Chuyển đến Bước 2

3.2 Bước 2: Kiểm tra lại lỗi DCR

• Bật công tắc và kiểm tra trên màn hình hiển thị.

• Nếu lỗi "DCR" vẫn còn, chuyển bước tiếp theo.

Kết quả	Hành động
"DCR" hiển thị	Chuyển sang Bước 3
Không hiển thị	Do quá tải – cần giảm tải sử dụng

3.3 Bước 3: Kiểm tra nhiệt độ mạch driver

1. Ghi lại giá trị nhiệt độ mạch điều khiển driver và tụ điện.

   • Menu: [ANL] → I/O TEMP/VOLT 1/5 → TDMDB, TDMDC

2. Tắt xe, để nguội 30 phút, bật lại kiểm tra lỗi DCR.

Kết quả	Hành động
"DCR" vẫn hiển thị	Sang bước 4
Không hiển thị	Xe quá nhiệt do tải – nên giảm tải

3.4 Bước 4: So sánh thay đổi nhiệt độ

• Kiểm tra lại nhiệt độ và so sánh với giá trị đã ghi.

Kết quả	Hành động
Nhiệt độ tăng ≥ 5°C	Tiếp tục sử dụng, theo dõi vận hành
Không tăng ≥ 5°C	Lỗi bo mạch điều khiển motor →

Kết luận: Nếu nhiệt độ không tăng rõ rệt sau thời gian vận hành → xác định bo mạch driver có thể đã hỏng, cần thay thế.

3.5 Bước 5: Kiểm tra giắc kết nối (Connector)

• Rút các giắc CN112, CN113 kiểm tra lõi bên trong.

• Kết nối lại, bật ACTIVE TEST 2/3 và quan sát quạt.

Kết quả	Hành động
Quạt không quay	Sang bước 6
Quạt quay	Lỗi kết nối giắc – cần làm sạch, siết lại

3.6 Bước 6: Kiểm tra dây dẫn (Harness continuity)

1. Ngắt nguồn và tháo các giắc CN102, CN104, CN112, CN113.

2. Dùng đồng hồ đo thông mạch các chân sau:

Cặp chân kiểm tra	Yêu cầu
CN102-1 ↔ CN112-2	Có tín hiệu (Continuity)
CN102-1 ↔ CN113-2	Có
CN104-3 ↔ CN113-1	Có
CN104-3 ↔ CN112-1	Có
CN102-1 ↔ CN104-3	Không có (No continuity)



Kết quả	Hành động
Không thông mạch	Dây dẫn hỏng – thay thế
OK	Sang bước 7

3.7 Bước 7: Kiểm tra quạt làm mát

• Cắm lại toàn bộ giắc CN102, CN104, CN112, CN113.

• Bật ACTIVE TEST 2/3 → kiểm tra quạt quay.

Kết quả	Hành động
Quạt không quay	Lỗi quạt hoặc mạch điều khiển
Quạt quay	Lỗi connector lúc đầu – đã khắc phục

Lưu ý: Nếu đã thay quạt mới nhưng vẫn không quay → cần thay main controller, có thể lỗi nằm ở bo điều khiển xuất tín hiệu quạt.

Kết luận

Lỗi A2-2 trên xe nâng  là dấu hiệu cảnh báo nhiệt độ cao tại mạch điều khiển motor di chuyển, thường gây ra bởi quá tải, hỏng quạt hoặc lỗi phần cứng IC. Việc xử lý yêu cầu kỹ thuật viên tiến hành từng bước từ kiểm tra quạt → giắc nối → dây dẫn → cảm biến → so sánh nhiệt độ. Nếu không phát hiện lỗi vật lý mà quạt không hoạt động, rất có thể cần thay bo mạch điều khiển chính.
