Trong quá trình vận hành xe nâng điện Toyota, việc xuất hiện mã lỗi trên màn hình hiển thị là điều không thể tránh khỏi. Những mã lỗi này không chỉ giúp người kỹ thuật nhanh chóng xác định nguyên nhân sự cố mà còn hỗ trợ bảo trì, sửa chữa kịp thời để đảm bảo hiệu suất và tuổi thọ thiết bị. Bài viết dưới đây do chuyên gia kỹ thuật tại Baoli biên soạn sẽ giúp bạn hiểu rõ ý nghĩa các mã lỗi xe nâng Toyota 8FB, 8FBN, 8FBE và cách xử lý hiệu quả.
1. Mã lỗi là gì? Vì sao cần nắm rõ mã lỗi xe nâng Toyota?
Mã lỗi (Diagnostic Code) là các ký hiệu hiển thị trên màn hình LCD khi xe nâng gặp trục trặc về điện, cảm biến, điều khiển, mô-tơ, bộ sạc… Mỗi mã phản ánh một hiện tượng bất thường cụ thể, giúp kỹ thuật viên nhanh chóng khoanh vùng vấn đề.
Việc nắm rõ các mã lỗi sẽ giúp:
-
Chẩn đoán nhanh nguyên nhân sự cố
-
Giảm thời gian dừng xe
-
Tối ưu hiệu suất vận hành
-
Bảo vệ thiết bị khỏi hư hỏng nặng hơn
2. Cách tra cứu mã lỗi xe nâng Toyota
Mã lỗi thường được hiển thị kèm ký hiệu đèn báo nhấp nháy trên màn hình đa chức năng. Hệ thống hiển thị có thể chỉ ra loại lỗi qua đèn Diagnosis, Overheat Warning, hoặc Overload Warning kèm chỉ số mã lỗi theo bảng chuẩn của Toyota.
| Mã lỗi | Tên viết tắt | Nhóm lỗi | Hiện tượng đi kèm |
|---|---|---|---|
| A0-1 | Q-H | Lỗi mô-tơ truyền động (mạch) | Xe không thể di chuyển |
| A1-1 | Q-H | Lỗi mô-tơ bơm (quá nhiệt) | Hệ thống thủy lực dừng hoạt động |
| A2-2 | Q-H | Lỗi điều khiển mô-tơ | Xe và vô lăng bị cứng |
| A4-3 | Diagnosis | Cảm biến mô-tơ sai khác | Xe giảm tốc đột ngột |
Bảng trên chỉ trích dẫn một phần mã lỗi, tham khảo chi tiết ở phần bên dưới.
3. Phân nhóm mã lỗi phổ biến trên xe nâng Toyota
3.1. Nhóm lỗi điều khiển mô-tơ (A0 – A4)
Đây là nhóm mã lỗi xuất hiện nhiều nhất, liên quan đến các mô-tơ truyền động, mô-tơ bơm và các bộ điều khiển.
Ví dụ các mã lỗi điển hình:
-
A0-1: Mô-tơ truyền động quá nhiệt → xe dừng lại.
-
A1-2: Mô-tơ bơm lỗi cao áp → vô lăng bị cứng, không thể nâng hạ.
👉 Cách xử lý: Kiểm tra dòng tải, nhiệt độ, tín hiệu từ cảm biến đến bộ điều khiển.
3.2. Nhóm lỗi CPU, bo mạch điều khiển (C1 – C4)
Lỗi CPU gây ra các hiện tượng xe không vận hành, các chức năng nâng hạ dừng đột ngột hoặc không nhận tín hiệu từ cảm biến.
Ví dụ:
-
C1-1: Lỗi CPU bộ điều khiển chính → xe mất nguồn điều khiển.
-
C2-2: Lỗi giao tiếp giữa bo mạch CPU và màn hình → không hiển thị mã lỗi rõ ràng.
👉 Giải pháp: Kiểm tra jack kết nối, reset hệ thống, thay bo CPU nếu cần.
3.3. Nhóm lỗi cảm biến chân ga, thắng, tay điều khiển (C4 – D1)
Cảm biến POT, cảm biến thắng, cảm biến vị trí bàn đạp khi hỏng sẽ làm xe không thể điều khiển chính xác tốc độ và hướng.
Mã lỗi thường gặp:
-
C4-2: Lỗi chân ga POT2 VCC → xe dừng đột ngột.
-
C5-1: Lỗi cảm biến thắng không nhận tín hiệu → xe không dừng.
👉 Cần vệ sinh cảm biến, đo điện trở, thay thế nếu cảm biến hỏng hoàn toàn.
3.4. Nhóm lỗi màn hình hiển thị và giao tiếp (E1 – E4)
Các lỗi này khiến xe không thể hiển thị chính xác mã lỗi hoặc báo sai tình trạng vận hành.
Ví dụ:
-
E1-1: Lỗi kết nối CPU với màn hình → không hiện code chẩn đoán.
-
E4-2: Lỗi truyền thông CAN bus → toàn bộ chức năng điều khiển bị ngắt.
👉 Cần kiểm tra dây tín hiệu, bo mạch giao tiếp và cấp nguồn phụ.
3.5. Nhóm lỗi bộ sạc và pin (F1 – F7)
Xe nâng điện sử dụng pin lithium cần theo dõi kỹ hệ thống sạc và báo lỗi để tránh hư hỏng bình.
Mã lỗi phổ biến:
-
F1-3: Bộ sạc không khởi động → không sạc được pin.
-
F7-1: Dòng điện pin vượt quá ngưỡng → bộ điều khiển ngắt sạc.
👉 Đo lại dòng và điện áp, kiểm tra cảm biến dòng, reset bộ sạc.
3.6. Nhóm lỗi hệ thống nâng – càng – thủy lực (G1 – G3)
Liên quan đến van điện, solenoid, sensor nâng hạ, van nghiêng – nhóm này ảnh hưởng đến thao tác chính của xe nâng.
Lỗi thường gặp:
-
G1-2: Solenoid van nghiêng lỗi → không thể điều chỉnh độ nghiêng.
-
G3-3: Cảm biến nâng sai tín hiệu → càng nâng không ổn định.
👉 Vệ sinh coil solenoid, đo điện áp đầu cuộn dây, kiểm tra rơ le kích.

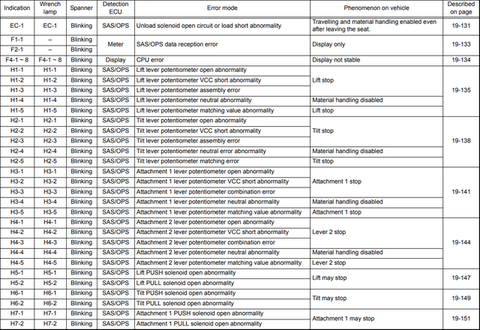

4. Bảng mã lỗi tổng hợp xe nâng Toyota (tham khảo nhanh)
Hình ảnh minh họa từ tài liệu kỹ thuật chính hãng Toyota:
5. Lưu ý khi xử lý mã lỗi xe nâng Toyota
-
Luôn ngắt nguồn điện chính trước khi kiểm tra phần cứng
-
Dùng đồng hồ đo điện trở và điện áp để kiểm tra cảm biến, bo mạch
-
Đừng reset lỗi nếu chưa xác định rõ nguyên nhân gốc
-
Sử dụng tài liệu chính hãng và bảng mã lỗi tương thích với dòng xe 8FB/8FBN/8FBE
Kết luận
Việc hiểu và tra cứu chính xác mã lỗi xe nâng Toyota là kỹ năng không thể thiếu đối với đội ngũ bảo trì và kỹ thuật viên. Những mã lỗi này không chỉ giúp chuẩn đoán nhanh chóng sự cố mà còn giảm thiểu rủi ro, chi phí và thời gian dừng máy. Với hơn 200 mã lỗi được mã hóa, việc nắm rõ nguyên tắc chẩn đoán sẽ giúp doanh nghiệp vận hành đội xe nâng hiệu quả và an toàn hơn.
Nếu bạn đang cần hỗ trợ kiểm tra mã lỗi, thay thế linh kiện chính hãng hoặc tư vấn kỹ thuật, đừng ngần ngại liên hệ với TFV – Đối tác phân phối và bảo trì chính hãng xe nâng Toyota tại Việt Nam. Chúng tôi cam kết mang lại dịch vụ chuyên nghiệp, nhanh chóng và chính xác.
