Hướng dẫn sử dụng màn hình đa chức năng trên xe nâng Toyota

Đăng bởi Ms Ninh Ninh vào lúc 24/07/2025 | 0 bình luận

Màn hình hiển thị đa chức năng L26A và L26B là một trong những trang bị hiện đại bậc nhất trên dòng xe nâng Toyota, giúp người vận hành và kỹ thuật viên giám sát toàn diện tình trạng vận hành, cảnh báo lỗi, chỉ số bảo trì và cả trọng lượng tải nâng. Bài viết này sẽ hướng dẫn chi tiết cách sử dụng màn hình để hiển thị  đa chức năng và lợi ích thực tế của hệ thống hiển thị này.

1. Giới thiệu tổng quan hai dòng màn hình L26A và L26B

Toyota cung cấp hai phiên bản:

  • L26A: Màn hình cơ bản – đủ dùng cho người vận hành.

  • L26B (Deluxe): Bổ sung thêm các tính năng nâng cao như đồng hồ trọng lượng tải, chỉ báo nhiệt độ dầu truyền mô-men (Torque Converter), mã lỗi kỹ thuật và truy cập bằng mật khẩu quản lý.

Bảng so sánh nhanh tính năng:

Tính năng L26A L26B
Tốc độ kỹ thuật số ✔️ ✔️
Chỉ báo giờ bảo trì định kỳ ✔️ ✔️
Cảnh báo phanh tay, dầu nóng TC ✔️ ✔️
Đồng hồ trọng lượng tải nâng (Load) ✔️
Cài đặt tốc độ cảnh báo, menu bảo trì ✔️
Cài đặt bằng mật khẩu quản lý ✔️

2. Các màn hình hiển thị chính

2.1 Màn hình khởi động (Key-on)

Hiển thị logo Toyota trong 1 giây khi bật khóa điện, xác nhận hệ thống đã sẵn sàng hoạt động.

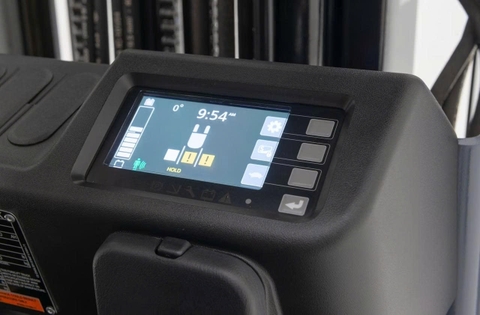

Hiển thị cảnh báo phanh tay & nhiệt độ dầu hộp biến mô

2.2 Màn hình chính (Main screen)

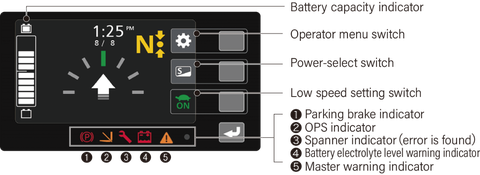

Màn hình thông báo nhiều loại cảnh báo phổ biến

  • Tốc độ kỹ thuật số: Hiển thị tốc độ xe theo km/h.

  • Chỉ báo nhiệt độ dầu hộp biến mô: 10 cấp mức nhiệt (riêng L26B).

3. Màn hình thông số đồng hồ (Meter Screen)

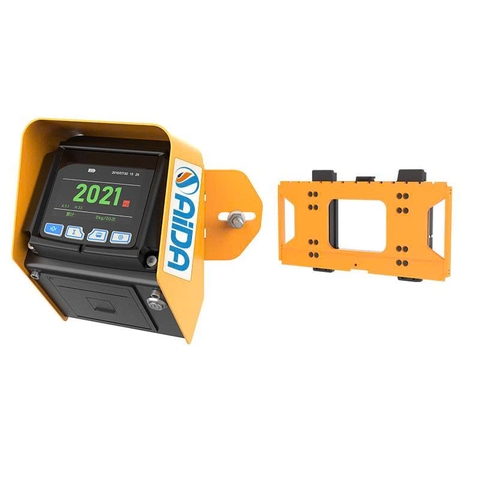

Số liệu trọng lượng nâng lên trực tiếp

Khi bấm “Switch 4”, người dùng có thể chuyển qua 3 chế độ:

  • Odometer (ODO): Tổng quãng đường xe đã di chuyển.

  • Trip meter: Quãng đường kể từ lần reset gần nhất.

  • Scheduled-maintenance hour meter: Tổng giờ làm việc kể từ lần bảo trì gần nhất.

4. Tính năng Load Meter (Chỉ trên L26B)

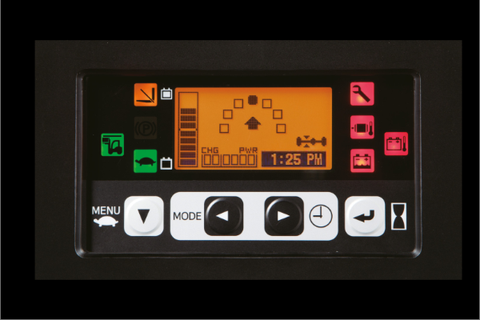

Màn hình đa chức năng màu sắc chuẩn của Toyota

Đây là tính năng đặc biệt giúp người dùng xác định sơ bộ tải trọng hiện tại.

  • Cách sử dụng: Nhấn công tắc load khi nâng hàng. Màn hình sẽ hiển thị khối lượng tạm tính (tối đa ~1.25 tấn).

  • Chú ý: Không dùng cho kiểm định – chỉ mang tính tham khảo. Trọng lượng sẽ thay đổi theo độ cao nâng, vị trí hàng, v.v.

5. Cảnh báo và chỉ báo trên màn hình

5.1 Scheduled-maintenance Hour Warning

Khi xe đạt đến mốc giờ bảo trì đã cài đặt, màn hình sẽ hiển thị biểu tượng và phát tín hiệu âm thanh.

5.2 Các cảnh báo khác:

  • Phanh tay đang kéo khi chạy: Nhấp nháy biểu tượng phanh + âm thanh.

  • Quên kéo phanh tay khi dừng: Cảnh báo âm thanh.

  • Nhiệt độ dầu biến mô cao (≥120°C): Biểu tượng dầu nhấp nháy – nếu đạt 140°C, toàn bộ biểu tượng sẽ nhấp nháy.

6. Chức năng chẩn đoán lỗi (Diagnostic)

Khi phát hiện lỗi, màn hình sẽ hiển thị mã lỗi và phát cảnh báo. Một số mã phổ biến:

Mã lỗi Đèn Mô tả lỗi Hiện tượng xe
1-1 Sáng Lỗi GND cảm biến SAS OPS không hoạt động
2-2 Nhấp nháy Lỗi cảm biến góc nghiêng Không thể hạ tải an toàn
5-1 Nhấp nháy Lỗi điều khiển cần nâng Mất kiểm soát cần điều khiển
7-2 Nhấp nháy Lỗi CPU chính Toàn bộ hệ thống bị vô hiệu

👉 Khi thấy lỗi, kỹ thuật viên nên dùng mật khẩu truy cập menu cài đặt để kiểm tra và xóa lỗi (trên L26B).

7. Bảo mật cấp quản lý – Manager Features

  • Truy cập menu bằng mật khẩu cấp quản lý (nhập bằng tổ hợp các nút Switch 1–4).

  • Có thể giới hạn menu hiển thị, chỉ cho người có quyền truy cập.

  • Cho phép cài mật khẩu phụ, thay đổi hoặc xóa nếu cần.

8. Tính năng dịch vụ – Dành cho kỹ thuật viên

Tính năng Mô tả
Analyzer Đọc lỗi và hiển thị tín hiệu hệ thống điện trên xe.
Tuning Tinh chỉnh hành vi di chuyển và nâng tải.
Option On/Off Bật/tắt các tính năng như SAS, Travel Control…
Matching Ghi nhận trạng thái tiêu chuẩn để xe hoạt động ổn định.
Meter activation Cho phép chỉnh lại các đồng hồ đo (ODO, Trip, bảo trì).
Tire-constant setting Điều chỉnh hệ số bánh xe để đồng bộ tốc độ hiển thị.

Kết luận

Màn hình L26A/L26B không chỉ là một công cụ hiển thị mà còn là trung tâm điều khiển thông minh giúp xe nâng Toyota trở nên an toàn, hiện đại và dễ bảo trì hơn bao giờ hết. Dù bạn là người vận hành hay kỹ thuật viên, việc thành thạo hệ thống này sẽ giúp tiết kiệm thời gian, giảm sai sót và tăng tuổi thọ cho thiết bị.

👉 Để được tư vấn thêm về dòng xe nâng trang bị màn hình L26B hoặc hướng dẫn đào tạo kỹ thuật, hãy liên hệ đội ngũ chuyên gia tại TFV – đơn vị phân phối chính hãng Toyota tại Việt Nam.
