Bộ sạc gắn ngoài (off-truck charger) và màn hình hiển thị LCD là hai thành phần quan trọng trên xe nâng điện Toyota 7FB Series, giúp đảm bảo hiệu quả sạc pin, kéo dài tuổi thọ ắc quy và hỗ trợ kỹ thuật viên chẩn đoán tình trạng vận hành. Trong bài viết này, TFV sẽ cùng bạn tìm hiểu chi tiết về cách hoạt động, các tính năng nổi bật và những lưu ý kỹ thuật cần thiết để sử dụng hệ thống này một cách hiệu quả.
1. Giới thiệu về bộ sạc gắn ngoài Toyota 7FB

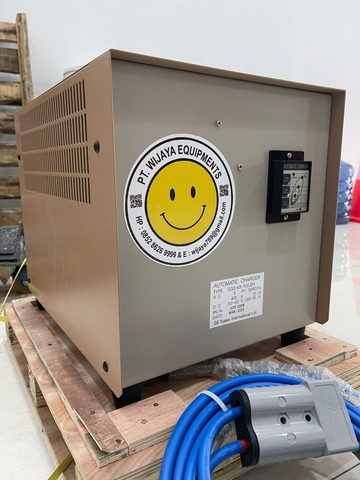

Bộ sạc gắn ngoài là thiết bị chuyên dụng dùng để sạc ắc quy ngoài xe nâng, thường được sử dụng tại kho bãi, xưởng bảo trì hoặc trung tâm dịch vụ. Toyota cung cấp hai phiên bản chính: bộ sạc GS Yuasa (sử dụng bộ đếm thời gian vi xử lý) và bộ sạc Beijing-Delong (trang bị màn hình LCD hiện đại).
Tính năng nổi bật
-
Tự động kiểm soát quá trình sạc nhờ vi xử lý, tối ưu thời gian sạc.
-
Giảm tần suất châm nước bình do kiểm soát lượng điện tiêu thụ chính xác hơn.
-
Kéo dài tuổi thọ ắc quy thông qua cơ chế ngắt sạc chuẩn xác.
-
Giảm thất thoát năng lượng, tiết kiệm điện năng hiệu quả.
2. Bảng điều khiển bộ sạc: Cách nhận biết và sử dụng
Cả hai dòng sạc đều có các đèn báo trạng thái sạc, nút khởi động và ngắt sạc riêng biệt. Dưới đây là bảng mô tả các chức năng trên bộ sạc GS Yuasa:
| STT | Ký hiệu | Mô tả chức năng |
|---|---|---|
| ① | Normal | Nút khởi động chế độ sạc thường |
| ② | Normal Light | Đèn báo sạc thường (màu đỏ) |
| ③ | Equalized | Nút bật chế độ sạc cân bằng |
| ④ | Equalized Light | Đèn báo sạc cân bằng |
| ⑤ | Charge Process Indicator | Đèn báo tiến trình sạc (sáng tuần tự theo mức độ sạc) |
| ⑥ | Inspection Light | Đèn kiểm tra lỗi |
| ⑦ | Stop | Nút dừng sạc khẩn cấp |
| ⑧ | Test Light | Đèn kiểm tra chế độ hẹn giờ |
3. Các chức năng nâng cao trên bộ sạc Beijing-Delong
Khác với GS Yuasa, bộ sạc Beijing-Delong được trang bị thêm màn hình LCD hiển thị trực quan trạng thái sạc và mã lỗi.
3.1 Đèn hiển thị và cảnh báo
| Đèn LED | Mô tả |
|---|---|
| Charge LED | Báo tiến trình sạc tuần tự |
| Completed LED | Báo sạc hoàn tất |
| Inspection LED | Báo lỗi khi đang sạc |
| LCD Display | Hiển thị mã lỗi, thời gian sạc, điện áp... |
3.2 So sánh hai bộ sạc
| Đặc điểm | Beijing-Delong | GS Yuasa |
|---|---|---|
| Sạc liên tục | ✔ | ❌ |
| Báo lỗi LCD | ✔ | ❌ |
| Hỗ trợ điện áp | AC400V | AC200V hoặc AC400V |
| Tùy chọn cấu hình | Cao | Trung bình |
4. Thông số kỹ thuật bộ sạc gắn ngoài
| Thông số | Giá trị |
|---|---|
| Điện áp đầu vào | 3 pha, AC400V |
| Dải tap voltage | 380–420V |
| Tần số | 50/60Hz |
| Kích thước | 575 x 440 x 660 mm (WxDxH) |
| Trọng lượng | 80kg |
| Có hỗ trợ sạc cân bằng | ✔ |
| Bảo vệ quá nhiệt/quá dòng/quá áp | ✔ |
5. Màn hình hiển thị đa chức năng LCD (L26A/B)
Màn hình LCD L26A/B là tùy chọn cao cấp, có khả năng hiển thị trạng thái vận hành, lỗi hệ thống và cảnh báo pin.
Hình ảnh minh họa màn LCD
5.1 Các tính năng hiển thị chính
| Tính năng | 8FBN | 8FBE |
|---|---|---|
| OPS Indicator | ✔ | ❌ |
| Parking Brake Indicator | ✔ | ❌ |
| Battery Capacity Indicator | ✔ | ✔ |
| Overheat Warning | ✔ | ✔ |
| Power Select Function | ✔ | ❌ |
5.2 Cảnh báo hệ thống điện
| Cảnh báo | Có trên model |
|---|---|
| Battery Oversharge | 8FBN |
| Travel khi đang sạc | 8FBN |
| Trở về trung tính khi nhả tay ga | 8FBN |
| Trở về trung tính khi đang vận hành | 8FBN |
| Cảnh báo nhiệt độ thấp | 8FBN |
Kết luận
Việc sử dụng bộ sạc gắn ngoài kết hợp màn hình hiển thị LCD giúp kỹ thuật viên dễ dàng kiểm soát quá trình sạc, phát hiện lỗi nhanh chóng và đảm bảo an toàn trong vận hành. Bộ sạc Beijing-Delong và màn hình L26A là lựa chọn lý tưởng để nâng cao hiệu quả quản lý pin và tiết kiệm chi phí bảo trì.
