Lỗi A8-1 (F1 Fuse Open Abnormality) trên xe nâng điện Toyota thường xuất hiện khi hệ thống phát hiện cầu chì F1 bị hở mạch, dẫn đến mất nguồn cấp cho mạch điều khiển động cơ. Đây là lỗi nghiêm trọng có thể gây gián đoạn hoạt động nâng hạ hoặc di chuyển xe, đặc biệt trong các dòng xe sử dụng điện áp 48V và 80V. Trong bài viết này, TFV sẽ hướng dẫn chi tiết cách xác định nguyên nhân và kiểm tra từng thành phần liên quan theo trình tự chuẩn kỹ thuật Toyota.

1. Tổng quan về lỗi A8-1 trên xe nâng Toyota

1.1. Mô tả lỗi A8-1

Lỗi A8-1 ở xe nâng được ghi nhận khi hệ thống phát hiện cầu chì F1 bị đứt hoặc ngắt kết nối điện áp từ bộ điều khiển trung tâm đến các mạch điều khiển động cơ.

Chế độ lỗi: F1 fuse open abnormality
Cảnh báo: Nếu cùng lúc xuất hiện các lỗi CB-1, CB-3, CB-5, A8-2 (xe 48V) hoặc A9-2 (xe 80V), cần ưu tiên xử lý các lỗi này trước khi kiểm tra A8-1.

1.2. Các nguyên nhân có thể xảy ra

• Lỏng tiếp điểm tại đầu cos hoặc đầu cắm.

• Hỏng mạch điều khiển động cơ (Drive motor hoặc Pump motor).

• Cầu chì F1 hư hỏng hoặc lắp sai vị trí.

• Đứt cáp nguồn hoặc cáp kết nối.

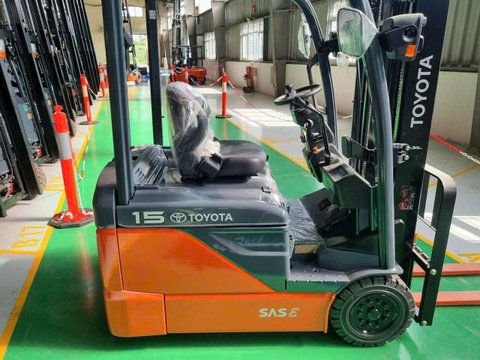

Xe nâng toyota 8FBE15

2. Sơ đồ mạch điện liên quan đến lỗi A8-1

2.1. Cấu hình 48V

• Cầu chì F1 nằm giữa P3 và P4, nối tiếp với dây CN140-2 đi về CN104-2 của bộ điều khiển chính.

• F6 là tên ký hiệu trên sơ đồ, cấp nguồn điều khiển cho cả mạch Pump và Drive motor.

2.2. Cấu hình 80V

• Tương tự như sơ đồ 48V nhưng thay đổi đường kết nối sang CN136-6 (F7) và CN104-2 (19.VBMB).

Ảnh minh họa sơ đồ mạch điện:

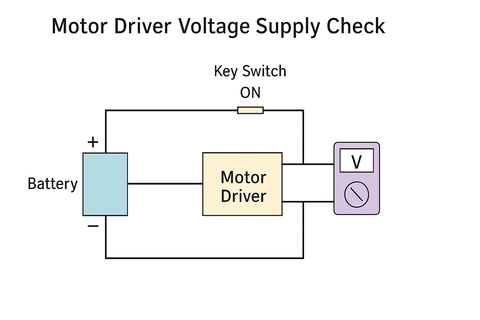

Sơ đồ minh họa kiểm tra điện áp cấp cho Motor Driver

3. Hướng dẫn kiểm tra và xử lý lỗi A8-1

Các bước kiểm tra được thực hiện tuần tự từ dễ đến phức tạp, theo tiêu chuẩn kỹ thuật Toyota.

3.1. Bước 1: Kiểm tra siết chặt đầu cốt và terminal

Mục tiêu: Xác định xem có lỏng đầu cos tại các điểm tiếp xúc P4, [+] Drive motor, N1 không.

Thao tác:

1. Tắt công tắc nguồn và rút phích cắm pin.

2. Kiểm tra siết chặt các bulông tại đầu cos P4, đầu [+] động cơ và điểm N1 (mass).

3. Cắm lại pin, bật công tắc và kiểm tra lỗi.

Phán đoán:

Kết quả	Thao tác tiếp theo
Lỗi vẫn tồn tại	Sang bước 2
Hết lỗi	Nguyên nhân là lỏng tiếp điểm

3.2. Bước 2: Đo điện áp cấp nguồn cho motor

Mục tiêu: Kiểm tra điện áp từ battery cấp qua F1 vào động cơ.

Thao tác:

1. Cắm pin, bật công tắc.

2. Đo điện áp giữa cực [+] và [-] trên mạch Drive motor.

Ghi chú: Phải tháo nẹp đồng nối cực [+] để đo chính xác.

Phán đoán:

Kết quả	Đánh giá
0V	Sang bước 3
~48V (xe 48V) hoặc ~80V (xe 80V)	Hỏng toàn bộ motor driver

3.3. Bước 3: Kiểm tra cầu chì F1

Mục tiêu: Kiểm tra khả năng lắp sai hoặc tiếp xúc kém.

Thao tác:

1. Tắt công tắc nguồn, rút pin.

2. Tháo F1 và kiểm tra xem cầu chì có bị lỏng socket, sai vị trí không.

3. Cắm lại pin, bật công tắc kiểm tra lỗi.

Phán đoán:

Kết quả	Thao tác tiếp theo
Vẫn còn lỗi	Sang bước 4
Hết lỗi	Do lỗi lắp đặt F1

3.4. Bước 4: Đo điện trở F1 và Driver

Mục tiêu: Phân biệt giữa lỗi cầu chì F1 và lỗi mạch điều khiển motor.

Thao tác kiểm tra F1:

1. Rút pin, tháo F1 ra.

2. Dùng đồng hồ đo điện trở 2 đầu F1.

Thao tác kiểm tra mạch driver:

1. Rút pin, tháo nẹp đồng cực [+].

2. Đo điện trở giữa cực [+] và [-] của driver motor.

Phán đoán:

Kết quả đo	Đánh giá
0Ω	Hỏng mạch motor driver (*1)
∞Ω	Cầu chì F1 đứt hoặc ngắn mạch giữa P4 và N1
≤10Ω	Motor driver còn hoạt động bình thường

4. Kết luận

Lỗi A8-1 trên xe nâng Toyota thường bắt nguồn từ các vấn đề liên quan đến cầu chì F1, cáp nối hoặc mạch điều khiển động cơ. Việc kiểm tra cần thực hiện đầy đủ 4 bước như hướng dẫn để đảm bảo xác định chính xác nguyên nhân. Nếu sau khi hoàn tất quy trình kiểm tra mà lỗi vẫn xuất hiện, người dùng nên thay thế mạch driver hoặc cầu chì F1 theo đúng mã phụ tùng khuyến nghị.
