Trong quá trình sử dụng xe nâng điện Toyota, hệ thống điều khiển trung tâm (main controller) sẽ tự động phát hiện và ghi nhận các lỗi liên quan đến động cơ, cảm biến, hệ thống sạc, tay lái, bo mạch,… Thông qua bảng mã lỗi hiển thị trên màn hình hoặc đèn cảnh báo (Spanner, OH, UP LED), kỹ thuật viên có thể nhanh chóng xác định nguyên nhân và thực hiện sửa chữa đúng cách. Bài viết dưới đây tổng hợp danh sách mã lỗi xe nâng Toyota 7FB/8FB Series, bao gồm cả lỗi liên quan đến pin lithium, hệ thống sạc, động cơ lái và cảm biến tải trọng – thường gặp trên các dòng xe nâng điện hiện đại.
1. Các ký hiệu hiển thị mã lỗi và cách hiểu
- Display: Mã lỗi hiển thị trên màn hình khi có sự cố xảy ra.
- Memory: Mã lỗi được lưu trong bộ nhớ ECU để truy xuất sau
-
Indicators
- Spanner: Đèn hình cờ lê nhấp nháy khi có lỗi hệ thống điện.
- OH / BT OH: Cảnh báo quá nhiệt (chung hoặc pin)
- UP LED: Đèn báo sạc, cảnh báo lỗi sạc.
2. Tổng hợp các nhóm mã lỗi chính trên xe nâng điện Toyota
Xe nâng điện Toyota
2.1 Lỗi quá nhiệt động cơ và bảng mạch
| Mã lỗi | Hiện tượng | Thiết bị liên quan |
|---|---|---|
| DCR A0-1 | Không di chuyển được | Quá nhiệt driver motor |
| A1-1 A1-1 | Lỗi quá áp bo mạch chính | Xe mất lái, không di chuyển |
| A1-3 A1-3 | Kết nối pin không đúng | Lỗi tải và lái |
➡ Nhóm lỗi này thường xuất hiện trên xe nâng điện chạy pin lithium, đặc biệt khi vận hành liên tục trong môi trường nóng hoặc tải nặng.
2.2 Lỗi cầu chì, nguồn điện và CPU
| Mã lỗi | Hiện tượng | Thiết bị liên quan |
|---|---|---|
| A8-1 A8-1 | Lỗi cầu chì F1 | Không thể lái hoặc nâng hàng |
| AF-1 đến AF-8 | Lỗi CPU bo mạch chính | Mất chức năng vận hành, không ổn định |
| AA-1 đến AA-4 | Lỗi cảm biến nhiệt độ bo mạch chính | Xe chạy chậm, tự giới hạn tốc độ |
➡ Đây là nhóm lỗi phổ biến khi pin lithium bị lắp sai dây, chạm chập hoặc kết nối ngắt quãng với hệ thống xe nâng Toyota.
2.3 Lỗi cảm biến hành trình và tay điều khiển
| Mã lỗi | Hiện tượng | Thiết bị liên quan |
|---|---|---|
| C1-1 đến C2-2 | Lỗi cảm biến hành trình | Xe không thể tăng tốc, mất kiểm soát |
| C4-1 đến C4-6 | Lỗi cần điều khiển | Mất chức năng tăng giảm tốc độ, nghiêng khung nâng |
➡ Nhóm này thường xảy ra ở xe nâng tay có tay điều khiển tích hợp cảm biến POT, hoặc dòng xe nâng Toyota có cần điều khiển điện tử.
2.4 Lỗi cảm biến và ECU nâng – hạ
| Mã lỗi | Hiện tượng | Thiết bị liên quan |
|---|---|---|
| 61-1 đến 66-1 | Lỗi cảm biến nâng, cảm biến nghiêng | Không thể nâng hạ, giới hạn chiều cao |
| 67-1 đến 67-5 | Công tắc hành trình lỗi | Xe nâng chỉ nâng đến một mức, không chạy nhanh được |
| 71-1 đến 74-1 | Cảm biến góc nghiêng bánh lái | Mất hiệu chỉnh vị trí bánh lái, vô lăng bị nặng |
➡ Cần kiểm tra kỹ các dòng xe có trang bị cảm biến chiều cao nâng, đặc biệt trên các dòng xe nâng điện cao cấp có cảm biến tiết kiệm năng lượng cho pin lithium.
2.5 Lỗi hệ thống sạc và pin lithium

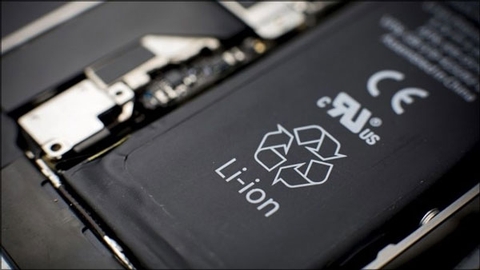

Hình ảnh minh họa
| Mã lỗi | Hiện tượng | Ghi chú |
|---|---|---|
| F6-1 đến F6-6 | Lỗi sạc trên xe (on-truck charger) | Mất sạc, pin không đầy |
| F7-1 đến F7-8 | Lỗi dòng sạc quá mức, nhiệt độ cao | Liên quan đến bộ sạc và pin lithium |
| F8-1 đến F8-2 | Hệ thống sạc không hoàn tất | Sạc bị ngắt giữa chừng |
| F5-1 đến F5-4 | Lỗi cảm biến nhiệt độ bình | Mất chức năng bảo vệ pin lithium |
➡ Khi gặp lỗi nhóm F, kỹ thuật viên cần kiểm tra lại hệ thống sạc, relay bảo vệ, bộ BMS pin lithium, đầu kết nối sạc và UP LED.
2.6 Lỗi giao tiếp giữa các bo mạch
| Mã lỗi | Hiện tượng | Bo mạch liên quan |
|---|---|---|
| AD-1 đến AD-6 | Lỗi giao tiếp motor với controller | Mất lái, không điều khiển được cần nâng |
| ED-1 đến ED-4 | Lỗi giao tiếp CAN với CPU | Không thể xác thực, mất tín hiệu hiển thị |
➡ Đây là lỗi phổ biến trên xe nâng điện thông minh có bo điều khiển trung tâm, màn hình hiển thị đa chức năng, sử dụng giao thức CANBUS hiện đại.
3. Lưu ý khi xử lý mã lỗi xe nâng Toyota
-
Trước khi xử lý bất kỳ lỗi nào, luôn ngắt kết nối pin để tránh làm hỏng bo mạch.
-
Ưu tiên sử dụng bộ dây SST chuyên dụng và phần mềm TruckCom để truy xuất lỗi chi tiết.
-
Kiểm tra tiếp xúc các giắc điện bằng đồng hồ đo, đặc biệt trong các xe dùng pin lithium đổi mới.
-
Nếu lỗi liên quan đến sạc, nên kiểm tra bộ sạc và BMS kỹ lưỡng, đặc biệt là cảm biến nhiệt độ, dòng sạc đầu vào, đầu ra.
4. Khi nào cần liên hệ kỹ thuật viên?
Nếu bạn không thể xác định hoặc xử lý mã lỗi, hoặc xe liên tục báo lỗi sau khi đã xóa lỗi, hãy liên hệ bộ phận kỹ thuật của TFV – Đơn vị chuyên cung cấp xe nâng Toyota, xe nâng điện và pin lithium chính hãng.
TFV cung cấp dịch vụ sửa chữa chuyên sâu cho các dòng:
-
Xe nâng điện đứng lái, ngồi lái
-
Xe nâng tay điện, xe nâng tay thấp
-
Xe nâng Toyota cũ và mới
-
Pin lithium EVE, CATL và bộ sạc tích hợp
Việc hiểu rõ danh sách mã lỗi trên xe nâng Toyota là bước quan trọng giúp doanh nghiệp tiết kiệm thời gian và chi phí sửa chữa khi gặp sự cố. Các lỗi thường gặp liên quan đến động cơ, cảm biến, bo mạch điều khiển, hay hệ thống sạc pin lithium đều đã được Toyota mã hóa cụ thể, giúp kỹ thuật viên dễ dàng truy xuất và xử lý.
Trong thực tế, những dòng xe nâng điện hiện đại ngày càng tích hợp nhiều cảm biến và hệ thống điện tử thông minh, vì vậy việc xử lý lỗi không đơn thuần chỉ dựa vào kinh nghiệm mà cần hiểu rõ cấu trúc mã chẩn đoán. Từ xe nâng tay điện đến xe nâng đứng lái, ngồi lái sử dụng pin lithium, mọi sự cố đều có thể được phát hiện sớm thông qua hệ thống cảnh báo nếu doanh nghiệp áp dụng đúng quy trình kiểm tra.
Nếu bạn đang sử dụng xe nâng của Toyota, hoặc đang có kế hoạch chuyển đổi sang xe nâng điện pin lithium để tiết kiệm nhiên liệu và thân thiện môi trường, hãy lưu trữ bảng mã lỗi này để hỗ trợ quá trình vận hành được hiệu quả và an toàn hơn.
