Trong bối cảnh hiện đại hóa quản lý đội xe và chuẩn hóa bảo dưỡng kỹ thuật, Toyota cung cấp giải pháp hiển thị tiên tiến với dòng màn hình đa chức năng II [L26E]. Đây là hệ thống hiển thị đa chức năng, được thiết kế dành riêng cho các xe nâng sử dụng động cơ khác 4YM (như 1KD, 4YE, 1ZS...), đáp ứng đầy đủ yêu cầu theo dõi vận hành, cảnh báo lỗi, hiển thị dữ liệu thời gian thực và hỗ trợ kỹ thuật viên.

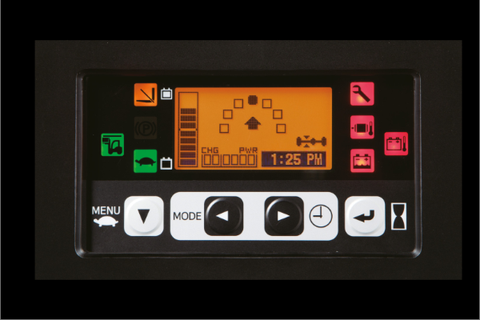

1. Giới thiệu cấu trúc màn hình L26E
Màn hình L26E bao gồm cụm nút điều khiển 4 chiều cùng khu vực hiển thị trung tâm, hỗ trợ điều hướng và thao tác dễ dàng bằng tay.
Các phím chính:
| Số hiệu | Chức năng |
|---|---|
| ① | Nút giảm tốc độ đặt sẵn |
| ② | Nút chọn chế độ / chuyển trái |
| ③ | Nút chuyển phải |
| ④ | Nút chọn thời gian hoặc xác nhận lựa chọn |
Khu vực hiển thị và đèn cảnh báo:
| Biểu tượng | Mô tả |
|---|---|
| A | Vùng hiển thị thông tin chính |
| B–J | Đèn cảnh báo: nhiệt độ dầu, phanh tay, điện áp ắc quy, tải nặng, cảnh báo lỗi, v.v. |
2. Tính năng chính của màn hình L26E (trên các dòng xe nâng 1.0–8.0 tấn)
2.1 Tính năng vận hành và hiển thị
| Tính năng | Tình trạng |
|---|---|
| Hiển thị tốc độ kỹ thuật số | Có (tích hợp tiêu chuẩn) |
| Lưu và hiển thị số giờ bảo trì | Có (cài đặt được, hiển thị theo chu kỳ) |
| ODO, TRIP, đồng hồ nâng tải | Có |
| Đồng hồ trọng lượng tải (Load meter) | Chỉ có trên phiên bản [L26B] |
| Cảnh báo quá tốc độ (Speed alarm) | Có tùy chọn |
| Lưu ngày giờ hoạt động | Có, hiển thị dạng lịch và thời gian |
2.2 Chức năng chẩn đoán và cảnh báo
Màn hình hỗ trợ hiển thị mã lỗi kỹ thuật và các chỉ báo quan trọng để đảm bảo an toàn và bảo dưỡng chủ động:
| Mã cảnh báo | Mô tả |
|---|---|
| Cảnh báo phanh tay | Bật khi phanh tay đang được kích hoạt |
| Nhiệt độ dầu biến mô quá cao | Hiển thị khi vượt ngưỡng nhiệt an toàn (≥ 120°C) |
| Cảnh báo bộ lọc khí / nhiên liệu | Tùy theo động cơ: 1ZS, 1DZ, 1Z, 2Z |
| Cảnh báo làm mát, lỗi sạc ắc quy | Hiển thị đèn LED cảnh báo |
| Đèn cảnh báo chung (Master warning) | Nhấp nháy nếu có lỗi lớn cần kỹ thuật can thiệp |
| Hiển thị mã lỗi chi tiết | Có – kết hợp mã số, đèn nháy và âm báo tương ứng |
3. Các dòng động cơ tương thích và tính năng tùy chỉnh
Màn hình của xe nâng với hiển thị tải trọng
L26E hỗ trợ cho nhiều loại động cơ phổ biến trong xe nâng Toyota như:
-
4YE, 1ZS, 2Z, 3Z, 1KD (bao gồm cả diesel và xăng/LPG)
-
Có khả năng hiển thị riêng biệt cho:
-
Chế độ ECO (giảm tiêu hao nhiên liệu)
-
Chế độ Power (nâng công suất)
-
4. Cấu hình tính năng nâng cao cho kỹ thuật viên và quản lý
4.1 Mục dành cho kỹ thuật viên (service screen)
| Tính năng | Mục đích sử dụng |
|---|---|
| Analyzer | Đọc tín hiệu ECU và hệ thống điện xe |
| Tuning | Tinh chỉnh hệ số vận hành, mô-men, kiểm soát di chuyển |
| Matching | Cập nhật điện áp sensor về trạng thái mặc định |
| Meter activation | Cấu hình lại ODO, TRIP, đồng hồ bảo trì |
| Tire-constant setting | Điều chỉnh tỉ số bánh xe nếu thay bánh không đúng tiêu chuẩn |
4.2 Mục dành cho quản lý vận hành
-
Cài đặt cảnh báo tốc độ (Speed Alarm)
-
Cài đặt giờ bảo trì định kỳ (Scheduled Maintenance)
-
Giới hạn người dùng bằng mật khẩu
-
Tùy chọn ẩn menu chỉnh sửa khỏi người vận hành
Màn hình đa chức năng của dòng Reach-truck Toyota
5. Tổng kết: Vì sao nên sử dụng màn hình L26E?
| Lợi ích chính | Tác động thực tế |
|---|---|
| Chuẩn hóa hiển thị, giảm sai sót vận hành | Giúp người lái không bỏ sót cảnh báo quan trọng |
| Dễ truy cập bảo trì định kỳ | Tăng tuổi thọ thiết bị, giảm chi phí vận hành |
| Chẩn đoán lỗi trực tiếp trên xe | Hạn chế thời gian downtime, hỗ trợ kỹ thuật tại chỗ |
| Cấu hình linh hoạt theo loại xe và động cơ | Phù hợp cả LPG, Diesel, từ 1.0 đến 8.0 tấn |
TFV hiện là đối tác chiến lược phân phối xe nâng Toyota và cung cấp các gói cấu hình kỹ thuật, bao gồm màn hình hiển thị đa chức năng, bộ đọc lỗi chuyên dụng và đào tạo vận hành. Hãy liên hệ để được tư vấn cài đặt phù hợp với dòng xe bạn đang sử dụng.
