Cách xử lý lỗi A1-4 và A2-1 trên xe nâng Toyota

Đăng bởi Ms Ninh Ninh vào lúc 02/08/2025 | 0 bình luận

Lỗi điện trên xe nâng Toyota không chỉ ảnh hưởng đến hiệu suất vận hành mà còn tiềm ẩn nguy cơ hư hỏng linh kiện nghiêm trọng nếu không được xử lý kịp thời. Trong bài viết này, TFV sẽ hướng dẫn bạn cách chẩn đoán và xử lý hai mã lỗi phổ biến: A1-4 (Pump motor driver high voltage)A2-1 (Main controller board temperature abnormal rise) theo đúng quy trình kỹ thuật từ hãng Toyota.

1. Mã lỗi A1-4: Pump Motor Driver High Voltage

Bảng mã lỗi Toyota Forklift

Lỗi A1-4 là cảnh báo cho biết điện áp cao bất thường tại bộ điều khiển motor bơm. Đây là lỗi có thể gây ra do nhiều nguyên nhân liên quan đến pin hoặc bộ điều khiển.

1.1 Nguyên nhân phổ biến

  • Hư hỏng bình ắc quy (battery defect)

  • Mức dung dịch bình ắc quy thấp (battery fluid-level low)

  • Phích cắm bình bị lỗi (battery plug defect)

  • Quá áp bình điện (battery overvoltage)

  • Hỏng mạch điều khiển motor bơm (pump motor driver defect)

1.2 Các bộ phận liên quan đến lỗi

Dựa vào sơ đồ, dòng điện từ bình ắc quy được dẫn qua các điểm kiểm tra như:

  • Cầu chì chính (MB)

  • Cầu chì trung gian (F1)

  • Phích cắm (P1, P4)

Trước khi vào bộ điều khiển motor bơm. Việc chẩn đoán cần kiểm tra toàn bộ đường dẫn điện áp.

1.3 Quy trình kiểm tra và xử lý lỗi A1-4

1.3.1 Bước 1: Reset và kiểm tra lỗi lại

  1. Tắt công tắc chính.

  2. Rút phích cắm bình điện, chờ ít nhất 2 phút.

  3. Cắm lại bình điện và bật công tắc để kiểm tra mã lỗi.

Phán đoán:

Kết quả Hành động
Vẫn còn lỗi A1-4 Chuyển sang bước 2
Hiện lỗi A3-1 Thực hiện quy trình kiểm tra lỗi A3-1
Không lỗi A1-4 hoặc A3-1 Kiểm tra bình ắc quy

1.3.2 Bước 2: Kiểm tra điện áp bình ắc quy

  1. Tắt công tắc, rút bình điện.

  2. Dùng đồng hồ đo điện áp 2 đầu bình điện.

Phán đoán:

Điện áp đo được Hành động
≥ 64V (xe 48V) hoặc ≥ 107V (xe 80V) Kiểm tra bình ắc quy
< 64V hoặc < 107V Bộ điều khiển motor bơm bị lỗi

2. Mã lỗi A2-1: Main Controller Board Temperature Abnormal Rise

Đây là lỗi cảnh báo nhiệt độ bo mạch chính vượt ngưỡng an toàn, thường xảy ra khi xe nâng hoạt động liên tục trong điều kiện tải nặng.

2.1 Nguyên nhân phổ biến

  • Quá nhiệt do sử dụng liên tục (overheating)

  • Hư cảm biến nhiệt độ trên bo mạch chính

2.2 Bộ phận liên quan

Bo mạch chính của bộ điều khiển trung tâm được tích hợp cảm biến nhiệt độ. Khi cảm biến này ghi nhận mức nhiệt vượt quá giới hạn, hệ thống sẽ hiển thị mã lỗi "C/R".

2.3 Quy trình kiểm tra và xử lý lỗi A2-1

2.3.1 Bước 1: Kiểm tra lại lỗi

  1. Bật công tắc chính và quan sát màn hình.

  2. Nếu lỗi "C/R" còn hiển thị, chuyển sang bước tiếp theo.

  3. Nếu lỗi biến mất, tiếp tục sử dụng xe, nhưng cần giảm tải.

Kết quả Hành động
"C/R" hiển thị Sang bước 2
Không hiển thị Kiểm tra chế độ hoạt động xe, giảm sử dụng liên tục tải nặng

2.3.2 Bước 2: Ghi nhận và so sánh nhiệt độ

  1. Ghi lại nhiệt độ bo mạch điều khiển qua màn hình [ANL] I/O TEMP/VOLT 3/5.

  2. Tắt xe, để nguội khoảng 30 phút.

  3. Bật lại xe và kiểm tra xem lỗi "C/R" còn hiển thị không.

Kết quả Hành động
"C/R" hiển thị lại Sang bước 3
Không hiển thị Quá nhiệt do sử dụng liên tục – giảm tải, theo dõi xe

2.3.3 Bước 3: Đối chiếu nhiệt độ ghi nhận

  1. So sánh nhiệt độ bo mạch hiện tại với nhiệt độ đã ghi ban đầu.

  2. Nếu chênh lệch ≥ 5°C, xác nhận lỗi do nhiệt.

  3. Nếu không, cảm biến nhiệt độ trên bo mạch bị lỗi.

Kết quả Hành động
Nhiệt độ tăng ≥ 5°C Tiếp tục theo dõi xe, giảm tải
Không tăng Lỗi cảm biến nhiệt độ – cần thay bo mạch hoặc cảm biến

3. Lưu ý quan trọng khi xử lý lỗi điện trên xe nâng Toyota

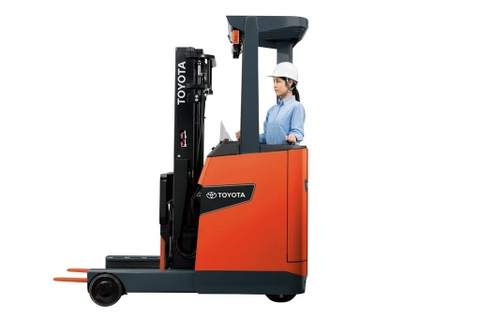

Xe nâng thương hiệu Toyota

  • Tắt nguồn trước khi thực hiện bất kỳ thao tác kiểm tra nào.

  • Đảm bảo đo đúng điện áp hệ thống (48V hoặc 80V tùy xe).

  • Không bỏ qua các mã lỗi CB-1, CB-3, CB-5 nếu hiển thị cùng lúc với A1-4.

Kết luận

Lỗi A1-4 và A2-1 trên xe nâng điện là hai sự cố điện tử phổ biến nhưng tiềm ẩn rủi ro nghiêm trọng nếu không được xử lý đúng cách. Lỗi A1-4 thường xuất phát từ hệ thống cấp điện – như bình ắc quy hỏng, điện áp vượt ngưỡng hoặc hư hỏng mạch điều khiển motor bơm. Trong khi đó, lỗi A2-1 phản ánh tình trạng nhiệt độ bo mạch trung tâm tăng cao bất thường, thường do xe vận hành quá tải hoặc cảm biến nhiệt bị lỗi. Việc chẩn đoán chính xác thông qua đo điện áp và ghi nhận nhiệt độ tại từng bước kiểm tra sẽ giúp kỹ thuật viên xác định đúng nguyên nhân và hướng xử lý phù hợp, từ đó bảo vệ hệ thống điện xe nâng khỏi hỏng hóc nghiêm trọng.

Để đảm bảo hiệu suất vận hành và an toàn lâu dài cho xe nâng, kỹ thuật viên nên thường xuyên thực hiện các bước bảo dưỡng định kỳ, kiểm tra chất lượng pin, tình trạng phích cắm và làm mát bo mạch điều khiển. Ngoài ra, cần chú ý đến điều kiện vận hành thực tế như môi trường nhiệt độ cao, cường độ làm việc liên tục và tải trọng sử dụng – những yếu tố có thể gây ra lỗi điện bất ngờ nếu không được kiểm soát hợp lý.
