Màn hình hiển thị đa chức năng (Multifunction Display) là một bộ phận không thể thiếu trên các dòng xe nâng Toyota hiện đại. Đây là giao diện chính giúp người vận hành tương tác với xe, theo dõi tình trạng hoạt động, cảnh báo sự cố, cũng như kiểm soát các chế độ lái và tính năng an toàn. Tùy theo từng model như Toyota 8FB, 8FBN, 8FBE hay 8FBR, màn hình này sẽ hiển thị các thông tin và cảnh báo tương ứng với cấu hình phần cứng được trang bị. Bài viết dưới đây sẽ giúp bạn hiểu rõ toàn bộ các biểu tượng, chức năng và cách đọc thông tin trên màn hình này, đảm bảo vận hành xe nâng và xe nâng điện hiệu quả, chính xác và an toàn.

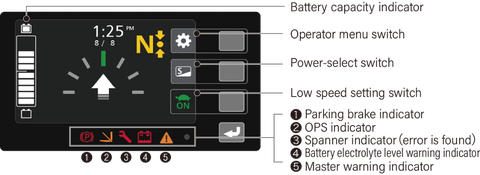

1. Các biểu tượng cảnh báo quan trọng trên màn hình chính
Trên màn hình hiển thị chính, người vận hành sẽ dễ dàng nhận diện được nhiều biểu tượng liên quan đến tình trạng hoạt động của xe. Dưới đây là bảng liệt kê các biểu tượng cảnh báo phổ biến:
| STT | Tên biểu tượng | Mô tả chức năng |
|---|---|---|
| 1 | OPS Indicator | Hiển thị trạng thái có người ngồi đúng tư thế trên ghế điều khiển (hệ thống ghế an toàn OPS) |
| 2 | Parking Brake Warning | Cảnh báo phanh tay đang được kích hoạt |
| 3 | Max Lift Height Restriction | Cảnh báo xe đang giới hạn chiều cao nâng tối đa |
| 4 | Low Speed Setting | Chế độ chạy chậm được kích hoạt |
| 5 | Diagnostic Indicator | Cảnh báo có lỗi hệ thống cần kiểm tra |
| 6 | Overheat Warning | Cảnh báo xe bị quá nhiệt |
| 7 | Battery Fluid Level Warning | Mức dung dịch bình điện thấp, cần bổ sung nước cất |
Ghi chú: Một số chức năng như giới hạn chiều cao nâng hoặc chỉ báo mức nước bình điện chỉ áp dụng cho dòng xe có cấu hình cao cấp như 8FB, 8FBN, 8FBE.
2. Màn hình hiển thị khi bật khóa (Key-on)
Ngay khi bật chìa khóa, màn hình sẽ hiển thị giao diện khởi động với đồng hồ, lịch, trạng thái tắt/mở của các chế độ (T-OFF, R-OFF, C-OFF), cùng các biểu tượng chức năng theo cấu hình của xe.
| STT | Chức năng hiển thị | Áp dụng cho dòng xe |
|---|---|---|
| 1 | Giới hạn tốc độ tối đa (Maximum Speed Limiter) | 8FB, 8FBN, 8FBE, 8FBR |
| 2 | Cảnh báo vượt tốc | Tất cả dòng |
| 3 | Điều khiển tốc độ tự động (Auto Speed Control) | 8FB |
| 4 | Giới hạn chiều cao nâng (Mặt hiển thị chiều cao M71B) | 8FBN |
| 5 | Cảm biến va chạm (Shock Sensor L39E) | 8FB, 8FBN, 8FBE |
| 6 | Kiểm soát góc nghiêng trục trước | 8FB |
| 7 | Điều khiển tốc độ tự động (loại 2) | 8FBN, 8FBE, 8FBR |
| 8 | Hệ thống tích lũy năng lượng tự động | 8FBN |
Những biểu tượng này sẽ chỉ sáng nếu chức năng đó đang được kích hoạt trên xe, giúp người vận hành dễ dàng kiểm tra trạng thái hệ thống.
3. Màn hình trong quá trình di chuyển
Khi xe đang hoạt động, các khu vực hiển thị chính gồm:
-
Tốc độ thực tế (km/h): Giúp người lái kiểm soát tốc độ để đảm bảo an toàn.
-
Chỉ báo công suất (Power Select Indicator): Hiển thị trong 5 giây sau khi bật khóa.
-
Chế độ năng lượng (Power Meter): Cho biết năng lượng đang sạc hoặc xả (chỉ có ở 8FB, 8FBE).
-
Đồng hồ & lịch ngày tháng.
Ngoài ra, còn có:
-
Chỉ báo bảo dưỡng định kỳ: Sẽ sáng lên khi xe đã đến hạn bảo dưỡng theo giờ cài đặt.
-
Biểu tượng điều khiển tốc độ tự động: Hiển thị khi xe đang hoạt động ở chế độ giới hạn tốc độ.
4. Màn hình khi dừng xe
Khi xe dừng và hệ thống lái điện tử được kích hoạt (có SAS [A41] hoặc E72A), màn hình sẽ hiển thị thêm:
-
Wheel Indicator: Biểu thị góc quay của bánh lái.
-
Power Meter: Nếu xe có hỗ trợ, chỉ báo mức năng lượng sạc/xả sẽ vẫn được duy trì.
5. Màn hình khi xử lý hàng hóa (Load Handling)
Trên màn hình Deluxe [L268], người vận hành sẽ thấy thêm:
-
Load Meter: Cho biết tải trọng hiện tại đang được nâng, tính theo tấn (t).
Thông tin này cực kỳ hữu ích trong môi trường làm việc giới hạn trọng tải như kho lạnh, giá kệ cao tầng, trung tâm logistics.
6. Chức năng chẩn đoán lỗi
6.1. Khi có lỗi kỹ thuật
Màn hình hiển thị mã lỗi bao gồm ký hiệu hệ thống (H, C, AD…) và số hiệu cụ thể, ví dụ: H1-4, C5-4. Dòng thông báo thời gian lỗi cũng sẽ kèm theo để tiện theo dõi.
6.2. Màn hình cảnh báo chính
Ví dụ khi tốc độ vượt ngưỡng cài đặt, màn hình sẽ hiển thị cảnh báo “Over Speed” và phát ra âm thanh để nhắc nhở người vận hành.
7. Các cảnh báo và chức năng phụ
| Tên chức năng | Mô tả | Ghi chú |
|---|---|---|
| Cảnh báo va chạm | Khi có lực tác động vượt mức giới hạn, cảm biến sẽ kích hoạt cảnh báo và chuông báo | Chỉ có trên xe có cảm biến L39E |
| Khoá trục sau (Swing Lock) | Hiển thị khi hệ thống khóa trục sau được kích hoạt | Áp dụng cho dòng 8FBR |
| Cảnh báo phanh trước | Khi phanh trước đang được sử dụng trong lúc xe di chuyển | Áp dụng cho dòng 8FBR |
| Kiểm soát độ bám đường (Traction Control) | Khi bánh xe trượt, hệ thống kiểm soát lực kéo sẽ can thiệp | Áp dụng cho 8FBR |
8. Kết Luận
Việc nắm rõ các biểu tượng và chức năng hiển thị trên màn hình điều khiển giúp bạn:
-
Vận hành xe nâng đúng kỹ thuật, tránh gây hư hỏng.
-
Kịp thời bảo dưỡng khi xe cảnh báo đến hạn.
-
Chẩn đoán chính xác lỗi nếu xảy ra sự cố.
-
Tối ưu hóa khả năng vận hành trong môi trường yêu cầu cao như kho hẹp, nhà máy tự động hóa.
Để đảm bảo xe luôn hoạt động ổn định và an toàn, hãy thường xuyên kiểm tra màn hình hiển thị trước khi bắt đầu ca làm việc. Nếu cần cài đặt lại, nâng cấp tính năng hoặc sửa lỗi, đội ngũ kỹ thuật của TFV Industries luôn sẵn sàng hỗ trợ bạn.
