Chẩn đoán lỗi hệ thống thủy lực đóng vai trò then chốt để đảm bảo sửa chữa nhanh chóng, các chức năng như nâng hạ, nghiêng, lái,... hoạt động ổn định. Dưới đây là những lỗi chẩn đó hệ thống thủy lực trên xe nâng điện, được tổng hợp lại từ tài liệu chính thức của xe nâng Toyota và kinh nghiệm thực tế của các kỹ thuật viên tại TFV.
1. Tổng quan về cấu trúc hệ thống thủy lực xe nâng
Trước khi bước vào phần chẩn đoán lỗi, cần hiểu rằng hệ thống thủy lực của xe nâng Toyota hiện đại được điều khiển bởi các bộ phận sau:
-
Van tỷ lệ (Proportional SOL valve): Điều chỉnh dòng chảy thủy lực bằng tín hiệu điện áp điều khiển, dùng cho chức năng nâng, nghiêng, ATT.
-
Van Relief: Bảo vệ hệ thống khi áp suất vượt quá giới hạn cho phép.
-
Van Lock (Lift lock / Tilt lock): Giữ nguyên vị trí nâng/ hạ/ nghiêng khi không có tín hiệu điều khiển.
-
Van Check và van by-pass: Hỗ trợ dẫn và duy trì áp suất trong từng phân đoạn hệ thống.
-
Mạch Pilot và các lỗ orifice: Truyền tín hiệu áp suất thấp đến các cụm điều khiển.
Mọi trục trặc nhỏ ở các bộ phận trên đều có thể khiến xe không vận hành được như ý.

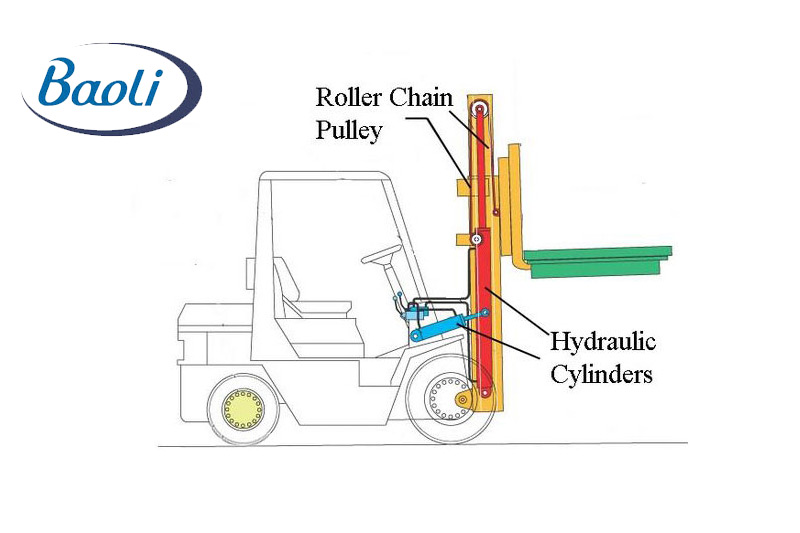

Hệ thống thủy lực
2. Phân tích lỗi theo hiện tượng và nguyên nhân
2.1. Lỗi khi điều khiển vô-lăng hoặc không thể lái xe
Hiện tượng: Không thể xoay vô-lăng hoặc cảm giác tay lái nặng.
Nguyên nhân khả thi:
-
Piston van ưu tiên bị kẹt.
-
Lò xo hồi van ưu tiên yếu.
-
Có vật lạ lọt vào bề mặt trượt hoặc orifice.
Đọc thêm:
Bảo trì bình ắc quy axit cho xe nâng điện
8 mẹo vận hành xe nâng an toàn và hiệu quả
Hướng dẫn xác định điểm nâng kích trên xe nâng
Cách xử lý:
-
Tháo kiểm tra piston, lò xo.
-
Vệ sinh hoặc thay mới nếu phát hiện mạt kim loại, rỉ sét, vết xước.
-
Đảm bảo valve hoạt động trơn tru không có ma sát bất thường.

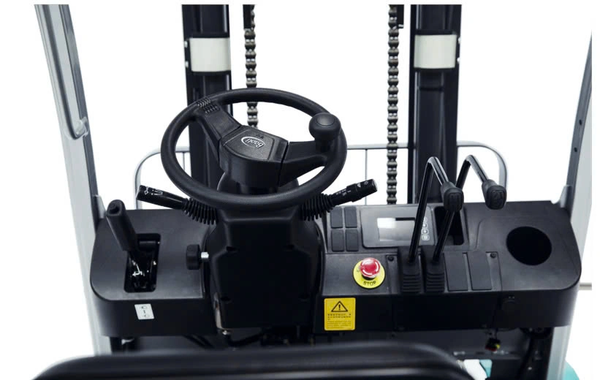

Vô lăng có thể không xoay được do piston van bị kẹt
2.2. Lỗi không thể nâng càng
Hiện tượng: Gạt cần nâng nhưng xe không phản hồi.
Nguyên nhân thường gặp:
-
Van SOL (17) bị kẹt, piston không hồi về.
-
Vật lạ nằm trong mạch pilot hoặc van nâng chính.
-
Lỗi ở van relief hoặc van check tải.
Hướng dẫn kiểm tra:
-
Vào MASK MENU → ANALYZER → ACTIVE TEST, nghe âm thanh “click”.
-
Nếu không có phản hồi → tháo van kiểm tra cơ khí hoặc đo điện trở coil.
-
Vệ sinh valve và thay thế nếu cần thiết.
2.3. Tốc độ nâng/hạ/di chuyển chậm
Hiện tượng: Xe nâng chậm hoặc vận hành không đều.
Nguyên nhân:
-
Lò xo hồi yếu trong valve relief.
-
Van SOL bị bẩn hoặc không đủ dòng điều khiển.
-
Cài đặt sai điện áp trong phần mềm.
Cách xử lý:
-
Kiểm tra áp suất thực tế bằng đồng hồ đo (hydraulic tester).
-
Vào MATCHING MENU → OCV/A01X và điều chỉnh thông số.
-
Kiểm tra van bị nghẽn orifice hoặc hư hỏng nhẹ.
Tốc độ nâng hạ chậm có thể do cài sai điện áp trong phần mềm
2.4. Xe tụt càng khi tắt khóa điện (Natural Drop)
Hiện tượng: Tắt máy, càng hạ dần sau vài phút.
Nguyên nhân:
-
Van lock không khóa kín.
-
Van by-pass hoặc spool bị mòn.
-
Van điện từ lock SOL hở hoặc kẹt.
Hướng dẫn xử lý:
-
Kiểm tra van lock thủy lực: màng cao su, piston, lò xo.
-
Kiểm tra xem cuộn coil SOL có bị hở mạch hoặc không hồi đúng cách.
-
Dùng ACTIVE TEST để chắc chắn rằng van SOL vẫn còn tác dụng.
3. Lỗi liên quan đến hệ thống nghiêng (Tilt)
3.1. Không thể nghiêng về trước/ sau
Nguyên nhân:
-
Van nghiêng (Tilt SOL hoặc Tilt lock) bị kẹt.
-
Lỗi tín hiệu điều khiển dòng điện đến van tỷ lệ.
-
Có vật lạ trong mạch thủy lực.
Cách xử lý:
-
Tháo kiểm tra tilt control valve và tilt spool.
-
Vào TUNING MENU → GENERAL → No.27, kiểm tra tín hiệu Mini Lever.
-
Kiểm tra trở kháng coil và độ phản hồi cơ học của van.
Có vật lạ trong mạch thủy lực có thể khiến xe không nghiêng được trước sau
Đọc thêm:
Hướng dẫn kỹ thuật thao tác cẩu và kéo xe nâng
Hướng dẫn kiểm tra mạch điện trên xe nâng điện bằng đồng hồ đo
Bảo trì định kỳ xe nâng điện – Hướng dẫn kiểm tra theo từng hạng mục
4. Vận hành ATT không hiệu quả
4.1. ATT không di chuyển hoặc tốc độ chậm
Nguyên nhân:
-
Van ATT bị kẹt do vật lạ hoặc áp suất không đủ.
-
Van tỷ lệ (SOL 26~29) hoạt động sai do lỗi phần mềm.
-
Relief valve hỏng hoặc điều chỉnh sai áp suất.
Cách xử lý:
-
Vào MASK MENU → ANALYZER → ACTIVE TEST thử từng valve ATT.
-
Kiểm tra thiết lập đầu ra dòng điều khiển từ ECU.
-
Vệ sinh các orifice tại mạch ATT và kiểm tra lưới lọc.
5. Kỹ thuật sử dụng hệ thống chẩn đoán (MASK MENU) hiệu quả
Toyota trang bị hệ thống chẩn đoán MASK MENU hỗ trợ kỹ thuật viên nhanh chóng xác định lỗi:
| Menu | Chức năng |
|---|---|
| ANALYZER → ACTIVE TEST | Kiểm tra phản hồi cơ học của các van bằng âm thanh |
| MATCHING MENU → OCV/BCV | Điều chỉnh mức dòng điện điều khiển |
| TUNING MENU → GENERAL | Tùy chỉnh tín hiệu đầu vào từ tay gạt Mini Lever |
| TUNING MENU → ATT | Cấu hình ATT cho thiết bị gắn thêm |
👉 Mẹo: Nếu không có phản hồi tiếng “click”, có thể coil hỏng hoặc có vật lạ kẹt trong valve.
6. Một số hiện tượng phức tạp và cách khắc phục
Hiện tượng: Xe không thể dừng đúng vị trí khi hạ (overshoot)
-
Nguyên nhân: Lỗi valve relief không hồi, hoặc van check bị rò.
-
Xử lý: Kiểm tra độ kín của valve, đo áp suất dừng bằng đồng hồ chuyên dụng.
Hiện tượng: Tốc độ nghiêng ngược quá nhanh
-
Nguyên nhân: Cài đặt dòng điện tỷ lệ quá cao hoặc lò xo valve yếu.
-
Giải pháp: Điều chỉnh lại dòng điện trong MATCHING MENU và thay lò xo nếu bị mềm.
Kết luận
Việc bảo trì và xử lý sự cố hệ thống thủy lực xe nâng Toyota đòi hỏi kỹ thuật viên phải thành thạo cả phần cơ khí và điều khiển điện tử. Với sự hỗ trợ từ hệ thống chẩn đoán MASK MENU, cùng các bước kiểm tra vật lý chuẩn xác như kiểm tra van SOL, valve relief, hệ thống pilot, bạn có thể nhanh chóng xác định lỗi và khắc phục triệt để.
