Cấu tạo bộ sạc gắn trong xe nâng điện (on-vehicle charger giúp tối ưu hóa thời gian vận hành, giảm thiểu rủi ro mất kết nối và đặc biệt phù hợp với các nhà xưởng có không gian hạn chế. Đây là một hệ thống sạc được tích hợp trực tiếp bên trong thân xe nâng điện, cho phép người vận hành dễ dàng sạc ắc quy bằng nguồn điện ngoài mà không cần tháo rời bình hay lắp thêm thiết bị sạc rời. Dưới đây là tổng quan chi tiết về các thành phần chính của hệ thống sạc gắn trên xe, nguyên lý hoạt động, cũng như những lưu ý bảo trì vận hành mà kỹ thuật viên cần nắm rõ. Thông tin trong bài viết được tổng hợp từ tài liệu về xe nâng Toyota bởi đội ngũ chuyên viên kỹ thuật tại TFV Industries.
1. Thành phần chính của hệ thống sạc gắn trên xe

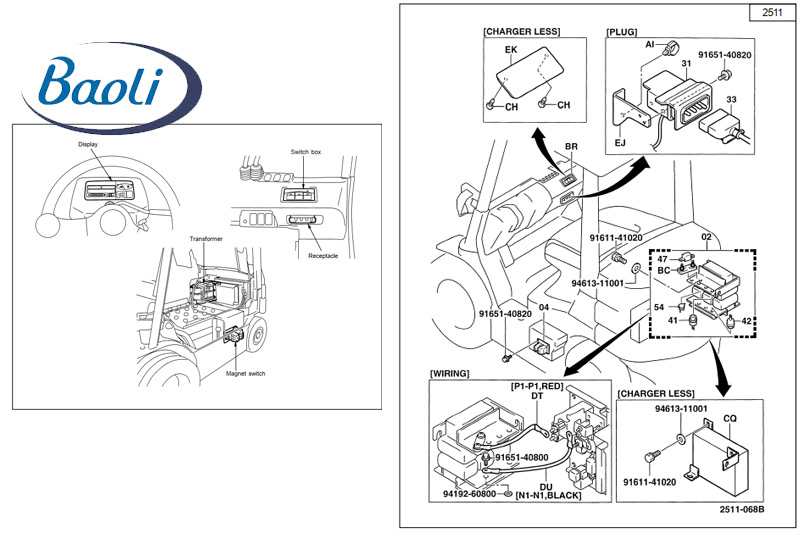

Dựa vào sơ đồ kỹ thuật từ nhà sản xuất, hệ thống sạc gắn trên xe nâng điện bao gồm các bộ phận chính như sau:
Cấu tạo bộ sạc gắn trong xe nâng điện
1.1 Display – Màn hình hiển thị sạc
-
Vị trí: Trên bảng điều khiển trước mặt người lái (gần vô lăng).
-
Chức năng:
-
Hiển thị trạng thái sạc (đang sạc / đã đầy / lỗi).
-
Báo dung lượng ắc quy còn lại theo % hoặc vạch điện tử.
-
Một số model còn hiển thị lỗi bằng mã code để dễ chẩn đoán.
-
-
Lưu ý vận hành: Khi kết nối nguồn AC, màn hình sẽ bật sáng báo hiệu bắt đầu sạc. Nếu hiển thị nhấp nháy liên tục, cần kiểm tra dây kết nối hoặc relay sạc.
1.2 Switch box – Hộp công tắc điều khiển
-
Vị trí: Gắn bên phải khung thân xe.
-
Chức năng:
-
Cho phép người vận hành bật/tắt chế độ sạc.
-
Ngắt mạch an toàn khi cần dừng khẩn cấp.
-
-
Đặc điểm kỹ thuật:
-
Có thể bao gồm 1 đến 3 công tắc độc lập, kết nối trực tiếp đến bộ điều khiển.
-
1.3 Receptacle – Ổ cắm nguồn sạc
-
Vị trí: Nằm bên ngoài thân xe, gần switch box.
-
Chức năng:
-
Nhận nguồn điện AC từ ổ cắm ngoài (thường là 220V hoặc 110V tùy thị trường).
-
Truyền điện vào bộ biến áp (transformer) để chuyển đổi sang dòng sạc DC.
-
-
Yêu cầu kỹ thuật:
-
Phải luôn sạch sẽ, khô ráo.
-
Sử dụng dây nguồn đạt chuẩn, không chập chờn.
-
1.4 Transformer – Bộ biến áp
-
Vị trí: Gắn phía dưới ghế ngồi hoặc gần hộc bình ắc quy.
-
Chức năng:
-
Chuyển đổi nguồn điện AC từ lưới điện sang dòng DC phù hợp để sạc bình.
-
Điều chỉnh dòng ra ổn định, tránh gây hại cho cell ắc quy.
-
-
Cấu trúc:
-
Cuộn dây sơ cấp – thứ cấp, có tích hợp cảm biến nhiệt độ.
-
Được bảo vệ bằng vỏ thép và lớp chống rung.
-
1.5 Magnet switch – Công tắc từ
-
Vị trí: Gắn ngay sát bình ắc quy, gần module chuyển đổi điện.
-
Chức năng:
-
Ngắt/mở mạch sạc thông qua tín hiệu từ bộ điều khiển.
-
Ngăn chặn hiện tượng phóng điện ngược hoặc quá tải.
-
-
Lưu ý kỹ thuật:
-
Magnet switch thường tích hợp relay và diode bảo vệ.
-
Nếu hỏng, xe sẽ không sạc được hoặc có thể gây cháy cầu chì.
-
1.6 Bộ điều khiển sạc (CHARGER LESS - mã EK, CH)
-
Chức năng: Xử lý dòng sạc và kiểm soát dòng điện đi vào bình ắc quy.
-
Đặc điểm: Tích hợp mạch bảo vệ quá dòng, quá áp và quá nhiệt.
1.7 Cụm giắc cắm đầu vào (PLUG - mã EJ, AI, 91651-40820)
-
Bao gồm:
-
Giắc sạc chính (plug EJ): Kết nối nguồn điện bên ngoài vào bộ sạc.
-
Vít bắt giắc (31, 33): Đảm bảo cố định, chống lỏng tiếp điểm.
-
-
Vị trí lắp đặt: Gần tay nắm khung xe nâng, giúp thao tác dễ dàng.
1.8 Bộ mạch điều khiển chính (BC - mã 94613-11001)
-
Chức năng: Nhận tín hiệu từ cảm biến và điều khiển đóng/ngắt mạch sạc.
-
Thành phần đi kèm:
-
Relay sạc (41, 42)
-
Cầu chì bảo vệ (47)
-
Hộp đầu nối (54)
-
1.9 Dây điện và giắc kết nối (WIRING)
-
Mã dây: 91651-40800, 94192-60800, phân biệt theo màu và ký hiệu:
-
P1-P1 (đỏ): Dây tín hiệu điều khiển
-
N1-N1 (đen): Dây mass hoặc nguồn âm
-
-
Kết nối giữa các bộ phận: DU, DT, CQ...
1.10 Bộ khung bảo vệ và nắp che (CQ, DU)
-
Chức năng: Che chắn chống nước, bụi và bảo vệ bo mạch khỏi va đập.
-
Chất liệu: Thép sơn tĩnh điện hoặc nhựa chống cháy.
2. Nguyên lý hoạt động của bộ sạc gắn trên xe
Quy trình hoạt động của bộ sạc được mô tả như sau:
-
Cắm nguồn AC vào receptacle trên thân xe.
-
Điện được dẫn đến transformer, chuyển đổi thành dòng DC.
-
Magnet switch được kích hoạt, cho phép dòng sạc đi qua.
-
Display hiển thị trạng thái đang sạc và tiến độ sạc.
-
Khi ắc quy đầy, hệ thống tự ngắt sạc và hiển thị báo hoàn tất.
-
Nếu có sự cố (ví dụ nhiệt độ cao, điện áp bất thường), switch box hoặc relay bảo vệ sẽ tự động ngắt mạch để đảm bảo an toàn.
3. Sơ đồ đấu nối tổng quát và nguyên lý vận hành
Khi người dùng cắm điện sạc, dòng điện sẽ đi qua giắc PLUG EJ, sau đó vào bộ điều khiển sạc CHARGER EK. Bộ điều khiển sẽ kiểm tra tình trạng pin và nếu đủ điều kiện, cho phép dòng điện đi vào mạch chính BC (94613-11001). Relay bên trong sẽ đóng mạch, dòng sạc đi qua dây P1-P1, cấp trực tiếp đến ắc quy.
Trong suốt quá trình sạc, cảm biến nhiệt và điện áp sẽ giám sát để ngắt sạc khi đầy. Nếu xảy ra sự cố (quá nhiệt, ngắn mạch...), bộ mạch điều khiển sẽ tự động ngắt hoặc báo lỗi.
4. Ưu điểm của hệ thống sạc gắn trên xe
| Ưu điểm | Mô tả |
|---|---|
| Tiện lợi | Không cần tháo bình, chỉ cần cắm điện vào xe |
| Tối ưu thời gian | Vận hành – sạc – vận hành linh hoạt, phù hợp ca làm việc ngắn |
| Tăng tuổi thọ bình | Bộ sạc thông minh có chức năng ngắt tự động khi đầy |
| An toàn cao | Có mạch bảo vệ dòng, nhiệt, điện áp và ngắt từ xa |
| Bảo trì dễ dàng | Từng bộ phận có thể tháo rời và thay thế độc lập |
Sạc gắn trên xe nâng điện Baoli KBE
5. Lưu ý bảo trì định kỳ
-
Vệ sinh giắc cắm (receptacle): Mỗi tuần một lần, dùng khăn khô hoặc khí nén.
-
Kiểm tra màn hình Display: Nếu không hiển thị hoặc hiển thị sai, có thể lỗi nguồn hoặc vi mạch.
-
Kiểm tra từ relay/magnet switch: Nếu nghe tiếng tạch liên tục khi cắm điện, cần kiểm tra tiếp điểm.
-
Đo điện áp đầu ra bộ biến áp (transformer): Sau mỗi 3–6 tháng để đảm bảo dòng sạc ổn định.
-
Cập nhật mã lỗi: Các lỗi thường gặp như E01, E03, hoặc các đèn LED nhấp nháy cần được giải mã bằng tài liệu kỹ thuật.
6. Kết luận và khuyến nghị từ TFV
Hệ thống sạc gắn trên xe là một giải pháp hiện đại – tiện lợi – an toàn, giúp các doanh nghiệp tiết kiệm chi phí đầu tư bộ sạc rời và thời gian bảo trì. Tuy nhiên, để khai thác hiệu quả, bộ phận kỹ thuật cần nắm rõ cấu tạo từng phần, quy trình vận hành và dấu hiệu hư hỏng sớm để xử lý kịp thời. TFV cam kết hỗ trợ kỹ thuật toàn diện, bao gồm:
-
Tư vấn lựa chọn dòng sạc phù hợp
-
Bảo trì, thay thế linh kiện sạc chính hãng
-
Đào tạo kỹ thuật viên vận hành và xử lý lỗi sạc
